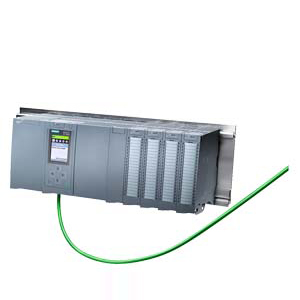

S7-1500系列

Overview

· 模块化、可扩展通用系统，IP20 防护等级

· 适用于离散自动化领域中各种自动化应用的系统解决方案

· 具有极高性能和可用性

· 可专门通过 Totally Integrated Automation Portal 平台中的 STEP 7 Professional V12 及更高的型号进行组态

性能

· 提高性能

o 高速指令执行:

o 语言扩展

o 新数据类型

o 更快速的背板总线

o 经过优化的代码生成

· 功能强大的通信：

o 以 PROFINET IO（双端口开关）作为标准接口；
从 CPU 15-2 PN 开始支持，以一个或多个额外的集成 PROFINET 接口作为输入设备，用于网络隔离或用于连接更多的 PROFINET 设备或高速通信设备

o OPC UA 数据访问服务器作为运行时选件，可轻易将 SIMATIC S7-1500 连接至第三方设备/系统

o 可针对总线系统和点到点连接，通过通信模块进行扩展

集成技术

· 无需附加模块就可集成运动控制功能：

o 通过标准化的块 (PLCopen) 来连接模拟驱动器和 PROFIdrive 驱动器

o 运动控制功能支持速度控制轴、定位轴、相对同步操作（在没有位置同步规范的条件下实现同步）以及外部编码器、凸轮和探头。

o CPU 技术中还集成了诸如绝对同步操作（利用位置同步规范进行同步）凸轮系统等扩展的运动控制功能。

· 全面跟踪所有 CPU 标签，以进行实时诊断和间歇错误检测；
拥有有效调试和快速优化驱动器和控制装置

· 广泛的控制功能：
例如，可轻松组态的块可进行控制参数的自动优化以实现最优控制质量

· 通过提供的工艺模块获得附加功能：
例如，高速计数、位置检测或高达 1 MHz 信号的测量

安全集成

保证人身安全和机器安全 – 在集成式完整系统框架内

· 故障安全 SIMATIC S7-1500(T)F 控制器可在同一控制器上处理标准程序和安全程序。
在 TIA 博途中，使用相同的编辑器生成故障安全和标准用户程序；例如，这样就能向评估标准用户程序中的标准数据那样，评估故障安全数据。由于这种软件集成，故障安全应用也可利用 SIMATIC 的系统有点和全面功能。

集成安全功能

· 通过密码进行知识保护，防止未经授权读取和修改程序块

· 通过复制保护来提高保护程度，防止未经授权而复制程序块：
通过复制保护，可将 SIMATIC 存储卡上的程序块与其序列号绑定，以便只有在将配置的存储卡插到 CPU 中时，该程序块才可运行。

· 具有四个不同授权级别的权限：
可向各个用户组分配不同访问权限。通过新的保护级别 4，还可以限制与 HMI 设备之间的通信。

· 改进了操作保护：
控制器将会检测到组态数据的更改或未授权传输。

· 用于以太网通信处理器 (CP 1543-1)：

o 通过防火墙提供附加访问保护

o 建立安全 VPN 连接

设计与操作

· 配备显示器的 CPU，可显示纯文本信息（因特网上的显示仿真工具）：

o 可显示所有连接模块的订货号、固件版本和序列号信息

o 直接在现场设置 CPU 的 IP 地址以及进行其它网络设置，无需使用编程设备

o 直接以普通文本形式显示错误消息，可缩短停机时间

· 所有模块采用统一的前连接器，并具有用于灵活形成电压组的集成式电压桥接件，从而简化了库存，降低了接线成本

· S7-1500 导轨上集成有 DIN 导轨：
快速、方便地安装小型断路器、继电器等附加组件

· 通过信号模块进行集中扩展：
可根据任何应用的要求进行灵活调整

· 数字量信号模块的系统电缆连接：
可快速、清晰地进行安排，以连接至现场的传感器和执行器并在控制柜中进行简便接线

· 电源：

o 负载电源模块（电源模块）为模块提供 24 V 电源

o 电源模块可通过背板总线向模块内部电路供电

· 分布式扩展：

o 通过 PROFINET 接口模块 IM 155-5，可针对 ET 200MP I/O 系统使用最多 30 个信号模块、通信模块和工艺模块

o 在集中和分布式运行的操作和系统功能方面没有差别

集成系统诊断

· CPU 的集成系统诊断，默认情况下已激活：

o 在显示屏上以及 TIA Portal、HMI 和 Web 服务器中以普通文本形式一致地显示系统诊断信息，甚至可显示变频器消息。即使 CPU 处于停止状态，也会更新消息。

o 系统诊断功能集成在 CPU 固件中。无需由用户进行组态。组态发生改变时，会自动对诊断信息进行更新。

对 SIMATIC ProDiag S7-1500 的支持能力

· ProDiag 是一个轻松创建机器诊断与工厂诊断的概念。它提升了可用性，并支持就地的故障分析和故障排除功能。

数据记录（归档）和配方

· SIMATIC 存储卡：

o 插入式装载存储器

o 可进行固件更新

o STEP 7 项目（包括注释和符号）、附加文档或 csv 文件（用于配方和归档）的存储选项

o 通过 SD 读卡器并使用 Office 工具，可方便地访问与设备相关的运行数据和组态数据（与控制器之间的双向数据交换）

· 集成 wed 服务器：
- 通过 Web 浏览器，可方便地访问与设备相关的运行数据和组态数据

认证

SIMATIC S7-1500 符合以下国家和国际标准：

· cULus 认证

· cULus HazLoc 认证

· FM 认证

· ATEX 认证仅限于 24 V，不适用于 230 V

· CE

· RCM（以前的 C-TICK）

· KCC

· IECEx（仅限 24 V；不适用于 230 V）

· EN 61000-6-4

· EN 60068-2-1/ -2/ -6/ -14/ -27/ -30/ -32

· EN 61131-2



Area of application

SIMATIC S7-1500 是一个模块化控制系统，适用于离散自动化领域内的各种自动化应用。

模块化、无风扇设计、易于实现分布式结构以及方便的操作,使得 SIMATIC S7-1500 成为中、低端应用中各种不同任务的经济、用户友好的解决方案。

SIMATIC S7-1500 的应用领域包括：

• 特殊机械

• 纺织机械

• 包装机械

• 通用机械工程

• 控制器制造

• 机床制造

• 安装系统

• 电气与电子工业及相关产业。

• 汽车

• 水/污水

• 食品与饮料

提供了具有不同性能水平的多种 CPU 以及一个包含许多便利功能的全面模块系列。故障安全 CPU 便于在故障安全应用中使用。由于具有模块化的设计，用户可以仅采用其应用所需的模块。任务扩展时，可通过使用附加模块随时对控制器进行升级。

SIMATIC S7-1500 具有较高的电磁兼容性、抗冲击性及抗振性，工业强度高，可实现通用。



Design

概述

S7-1500 自动化系统具有模块化的结构，可包含最多 32 个模块。它拥有丰富的模块，这些模块可进行各种组合。S7-1500 自动化系统支持单层配置，其中的所有模块均安装在一个 DIN 导轨上（请参见手册以了解要求）。

系统包含下列组件：

· 控制器：
CPU 具有不同性能等级，并具有集成 PROFINET 接口或 PROFINET 和 PROFIBUS 接口，用于连接分布式 I/O 或用于编程设备、操作装置、其它 SIMATIC 控制器或第三方设备间的通信。
SIMATIC S7-1500 适合使用多种型号的 CPU：

o 标准 CPU（ODK 版本：能够在控制器上执行 C/C++ 代码）

o 紧凑型 CPU 不仅配备数字型和模拟型输入输出，还配备计数器输入和高速输出，将技术功能直接集成在 CPU 上。

o 故障安全型 CPU（ODK 版本：能够在控制器上执行 C/C++ 代码）适用于在同一台计算机上执行标准程序和安全相关的程序。

o 配备诸如绝对同步操作（利用位置同步规范进行同步）和凸轮系统等扩展运动控制功能的技术 CPU。

· 用于数字量和模拟量输入/输出的信号模块。

· 工艺模块用于高速计数、位置检测或测量等功能。

· 通信模块和通信处理器可通过通信接口将控制器进行扩展

根据具体要求，也可使用下列模块：

· 在 CPU 向背板总线的输出对于所有连接的模块来说不够充分的情况下，电源模块 (PS) 通过背板总线为 S7-1500 模块的内部电路供电。

· 用于将 SIMATIC S7-1500 连接到 120/230 VAC 电源的负载电源模块 (PM)。

· 接口模块用于连接基于 S7-1500 的分布式 I/O。

设计

简单的设计使得 SIMATIC S7-1500 十分灵活，便于维护。

· 集成背板总线：
集成的背板总线；背板总线集成在模块上。模块通过 U 形连接器相连，总线连接器插在外壳的背面。可以节省安装时间。

· 模块组装在 S7-1500 安装导轨上：
具有各种长度，包括切割至定长的型号。由于具有集成式 DIN 导轨，可以卡装广泛的标准部件，如附加端子、小型断路器或小型继电器。

· 性能可靠，接线方便：

o I/O 信号是通过统一的 40 针前连接器来连接的。信号模块和前连接器之间具有机械编码，可防止因意外的错误插入而对电路造成破坏。

o 为了对前连接器进行简单接线，可将该连接器置于“预接线位置”。在此位置上，插头尚未与模块电路接触。此位置还可用于在运行过程中进行改动。用户可借助于前盖内侧的一个印制电缆连接图进行连接。

o 前连接器作为带螺钉型端子或推入式端子的型号提供。两个型号都可以连接线芯截面积为 0.25² ~ 1.5 mm²（AWG 24 ~ AWG 16）的导线。

o 另外，数字量信号模块可通过 TOP Connect 进行系统接线。通过 TOP Connect，可以快速而清晰地连接到现场的传感器和执行器，并可在控制柜中进行简便接线。

o 对于模拟量模块，可以直接在模块上进行屏蔽；随模块提供了一个屏蔽连接套件，无需工具即可进行安装。

· 设备特定标签：
标签条可用于 SIMATIC S7-1500 的信号模块。可使用标准激光打印机来打印这些 DIN A4 标签纸上的标签。可以从 TIA Portal 进行自动打印，而无需重新输入符号或地址。通过这些标签条的设计形式，可为通道或诊断显示 1:1 分配标签。如果前盖打开，则诊断显示到端子的这种 1:1 分配会保留。

· 可变和可扩展的站配置：

o 信号模块和通信处理器可以不受限制地以任何方式连接。系统可自行组态。

o 最大配置包括带有 31 个模块（30 个模块 + 1 个电源）的 CPU。在 CPU 向背板总线的输出对于所有连接的模块来说不够充分的情况下，需要由电源 (PS) 通过背板总线为 S7-1500 模块的内部电路供电。

· 尺寸紧凑：
SIMATIC S7-1500 的尺寸使其能够顺利安装到 SIMATIC S7-300 或 ET 200M 的可用安装空间中。

· 移动敷设：
SIMATIC S7-1500 及其模块可以垂直和水平安装，从而可以最佳方式安装到可用空间内。

I/O 模块

以下模块类型可用于 SIMATIC S7-1500/ET 200MP：

· 标准和故障安全数字量输入模块

· 标准和故障安全数字量输出模块

· 数字量输入/输出模块

· 模拟量输入模块

· 模拟 I/O 模块

· 模拟量输出模块

o 包括高速 (HS) 模拟量模块，无论激活的通道数如何，基本执行时间都是 62.5 µs

· 用于计数和定位的工艺模块

· 用于点到点通信和总线连接的通信模块

提供了各种模块等级，可使用户在其应用中实现最佳扩展。模块本身通过标签进行相应标记：

· BA（基本型）：简易低成本模块，无诊断功能，没有参数

· ST（标准型）：具有与模块或负载组相关的诊断的模块，如果适用，带有参数；模拟量模块：准确度等级 0.3%

· HF（高性能型）：具有与通道相关的诊断和参数设置的模块；对于模拟量模块：准确度等级 0.1%，抗扰度和电流隔离程度提高

· HS（高速型）：具有极端滤波和转换时间的模块适用于超高速应用；例如 8 通道模拟量模块，无论激活的通道数如何，基本执行时间都是 62.5 µs。

I/O 模块的附件：

· 标签纸：
可插入到 I/O 模块中（10 张 DIN A4 标签纸，每张标签纸带有 10 个标签，预穿孔，可使用标准激光打印机进行打印；可用颜色：Al 灰）

· 屏蔽连接：
SIMATIC S7-1500 系统（模拟量模块和工艺模块）提供了一个简易屏蔽连接套件，无需使用工具即可安装。此套件包含一个 24 V DC 馈电元件、一个屏蔽夹和一个通用屏蔽端子。该屏蔽端子可用于单根细干线电缆、多根细干线电缆或一根粗干线电缆。由于对 24 V DC 电源和测量信号进行分离，并且在屏蔽和信号电缆之间具有低阻抗连接，因此可确保较高的 EMC 稳定性和抗干扰性。

· 统一的 40 针前连接器

· I/O 模块的前门或自组装背板总线的 U 型连接器等其它附件

通信



S7-1500 具有不同的通信接口：

· PROFINET IO IRT 接口（2 端口交换机），集成在 CPU 中；
用于获得确定的响应时间和高设备精度。

· 用于连接到 PROFIBUS 和工业以太网总线系统的通信模块（不久提供 PROFINET）

· 用于点到点连接的通讯模块。

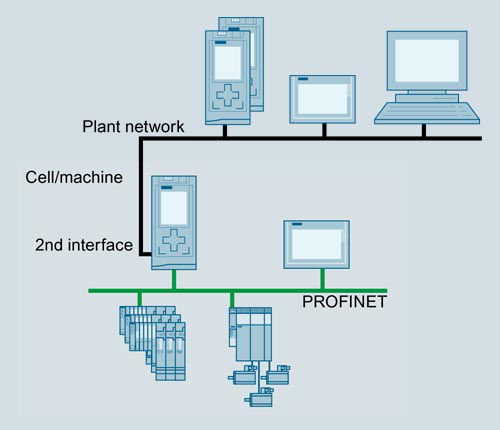

CPU 1515 PN 具有一个附加的集成 PROFINET 接口，其具有单独的 IP 地址，例如，用于网络分离。对于 CPU 1516-3 PN/DP，可通过该集成 PROFIBUS 接口来连接 PROFIBUS 节点。通过一个 PROFIBUS CM，可方便地对不带集成 PROFIBUS 接口的 CPU 进行扩展。

通过 PROFINET IO 进行过程通信

SIMATIC S7-1500 通过集成的 PROFINET 接口连接到 PROFINET IO 总线系统，可实现具有确定响应时间和高精度设备性能的分布式自动化配置。

从用户的角度来看，PROFINET IO 上的分布式 I/O 处理与集中式 I/O 处理没有区别（相同的组态，编址及编程）。

可将下列设备作为 IO 控制器进行连接：

· SIMATIC S7-1500

· SIMATIC S7-1200

· SIMATIC S7-300（使用配备 PROFINET 接口或 PROFINET CP 的 CPU）

· SIMATIC S7-400（使用配备 PROFINET 接口或 PROFINET CP 的 CPU）

· SIMATIC ET 200（通过带有 PROFINET 接口的 CPU）

以下可作为智能设备或设备连接：

· SIMATIC S7-1500

· SIMATIC S7-1200（FW 4.0 或更高版本）

· ET 200S IM151-8 PN/DP CPU, ET 200pro IM154-8 PN/DP CPU

· ET 200SP CPU 1510SP-1 PN, CPU 1512SP-1 PN

· SIMATIC S7-300（使用配备 PROFINET 接口或 PROFINET CP 的 CPU）

· SIMATIC S7-400（使用配备 PROFINET 接口或 PROFINET CP 的 CPU）

· ET 200 分布式 I/O 设备

· 作为直接按键模块运行的人机界面设备

· 现场设备

通过 PROFIBUS DP 进行过程通信

SIMATIC S7-1500 通过通信处理器或通过配备集成 PROFIBUS DP 接口的 CPU 连接到 PROFIBUS DP 总线系统。通过带有 PROFIBUS DP 接口的 CPU 或通讯模块,可构建一个高速的分布式自动化系统，并且使得操作大大简化。

从用户的角度来看，PROFIBUS DP 上的分布式I/O处理与集中式I/O处理没有区别（相同的组态，编址及编程）。

以下设备可作为主站连接：

· SIMATIC S7-1500
（通过带 PROFIBUS DP 接口或 PROFIBUS DP 通信模块的 CPU）

· SIMATIC S7-300
（使用带 PROFIBUS DP 接口的 CPU 或 PROFIBUS DP CP）

· SIMATIC S7-400
（使用带 PROFIBUS DP 接口的 CPU 或 PROFIBUS DP CP）

· SIMATIC S5-115U/H、S5-135U 和 S5-155U/H，带 IM 308

· SIMATIC 505

以下设备可作为普通从站或智能从站来连接：

· 分布式 I/O 设备，例如 ET 200

· 现场设备

· SIMATIC S7-200、S7-1200、S7-300

· C7-633/P DP, C7-633 DP, C7-634/P DP, C7-634 DP, C7-626 DP

· SIMATIC S7-400（仅通过 CP 443-5）

· SIMATIC S7-1500（只能通过 CP/CM 1542-5）

不过，安装有 STEP 7 的编程器/PC 或 SIMATIC HMI 面板仅使用部分通过 PROFIBUS DP 运行的 PG 和 OP 功能。

通过以太网的数据通信

S7-1500 可通过集成 PROFINET 接口或通过通信模块连接到工业以太网总线系统。可连接以下设备：

· SIMATIC S7-1200

· SIMATIC S7-1500

· SIMATIC S7-300

· SIMATIC S7-400

· SIMATIC S5-115U/H、S5-135U、S5-155U/H

· 编程设备

· PC、工业 PC

· SIMATIC HMI 操作员控制和监视系统

· 数控

· 机械手控制装置

· 驱动控制装置

· 其它厂商的设备

支持的协议：

·  TCP/IP

· ISO-on-TCP (RFC1006)

· UDP

· SNMP

· DCP

· LLDP

· HTTP

· HTTPS

· MODBUS TCP

工业以太网通信处理器 CP 1543-1 提供了以下附加功能：

· 1 Gbit 接口

· 支持 IPv6

· 安全性：通过硬件识别、IP/MAC 访问列表、防火墙、VPN 隧道进行访问保护

· 通过 ISO 协议与 S5 系统通信

· FTP（客户端/服务器），电子邮件，SNMPv1 / v3

通过 PROFIBUS 的数据通信

SIMATIC S7-1500 通过通信处理器或通过配备集成 PROFIBUS DP 接口的 CPU 可连接到 PROFIBUS DP 总线系统。可连接以下设备：

· SIMATIC S7-1200

· SIMATIC S7-1500

· SIMATIC S7-300

· SIMATIC S7-400

· SIMATIC S5-115U/H、S5-135U、S5-155U/H

· 编程设备

· PC、工业 PC

· SIMATIC HMI 操作员控制和监视系统

· 数控

· 机械手控制装置

· 驱动控制装置

· 其它厂商的设备

通过点到点通信模块进行数据通信

通过点到点通信模块，可实现功能强大的点到点连接。例如，可以连接以下设备：

· SIMATIC S7、SIMATIC S5 自动化系统和其他公司的系统

· 扫描仪、条形码阅读器、识别系统

· 机械手控制装置

· 打印机

支持的协议：

· Freeport：适用于通用通信的用户可设置报文格式

· 3964(R) 可提高传输可靠性

· Modbus RTU 主站

· Modbus RTU 从站

· USS，通过指令实现

接口性质：

· RS 232 带辅助信号

· RS 422 用于全双工连接

· RS 485 用于半双工和多点连接

· 传输速率为 300 - 115 200 bit/s

· 通过 Sub D 连接器进行连接



Functions

提供有大量功能，支持用户的 S7-1500 编程、调试和维护等工作。

· 性能

o 指令处理速度更快, 取决于 CPU 型号、语言扩展和新的数据类型

o 代码生成得到优化，响应时间显著缩短

· 集成技术

o 通过标准 PLCopen 运动控制块，简便、快速地对运动序列进行编程

o 运动控制功能支持速度控制轴、定位轴、相对同步操作（在没有位置同步规范的条件下实现同步）以及外部编码器、凸轮和探头。

o CPU 技术中还集成了诸如绝对同步操作（利用位置同步规范进行同步）凸轮系统等扩展的运动控制功能。

o 方便的诊断和调试工具提供了驱动器调试支持

o 向组态系统和人机界面自动发送报警消息：简化的故障排除步骤节省了调试时的时间与工作量。

· 等时同步模式

o 将分布式信号采集、信号传输和程序执行与具有恒定总线循环时间的 PROFIBUS 和 PROFINET 的循环进行同步耦合：
采集输入信号并进行处理，按固定时间间隔（恒定总线循环时间）将输出信号输出。同时创建了前后一致的部分过程图像。

o 由于分布式 I/O 以恒定总线循环时间进行同步信号处理，可实现精确可重现的确定过程响应时间

o 在分布式自动化解决方案中，SIMATIC S7-1500 还可执行高速处理操作，并可取得极高的精度和重现性。这意味着可在提供最佳且恒定的质量的同时提高产量。

o 提供了用于完成运动控制、测量值采集、高速控制等复杂任务的全面组件。

· 集成安全功能

o 通过密码进行知识保护，防止未经授权而读取和修改程序块（与 STEP 7 相结合）

o 通过复制保护
来提高保护程度，防止未经授权而复制程序块：通过复制保护，可将 SIMATIC 存储卡上的程序块与其序列号绑定，以便只有在将配置的存储卡插到 CPU 中时，该程序块才可运行。

o 4 级授权方式：
可向用户组分配不同访问权限。通过新的保护级别 4，还可以限制与 HMI 设备之间的通信。由于操作保护得到改进，控制器可以检测到组态数据的更改或未经允许的传输。

· 设计与操作

o 带集成显示屏的 CPU：
可方便地分析集中和分布式模块的状态，或不使用编程设备而设置或更改 IP 地址。系统诊断信息和用户报警在显示屏上以普通文本形式显示，有助于快速有效地响应产生的错误消息。菜单和消息文本在显示屏上可以多种语言显示。

· 集成系统诊断

o 系统诊断信息在显示屏上以纯文本格式持续显示，TIA Portal，HMI 设备和 web 服务器，包括驱动器中的消息，在CPU停止运行的状态下均有可能。此功能是作为一个系统功能集成在 CPU 固件中，无需由用户单独组态。若配置了新硬件组件，则自动更新诊断信息。

o 通过质量信息，直接在用户程序中进行简单快速的诊断：
通过激活模块的质量信息 (QI)，可直接在用户程序中查询和评估所提供过程值的有效性。此时，访问是通过过程映像并使用简单二进制或加载命令进行的。先决条件是可在 TIA Portal 中对模块进行诊断，并对质量信息进行组态。

o 支持 SIMATIC ProDiag S7-1500 – 用于轻松创建机器诊断与工厂诊断。它提升了可用性，并支持就地的故障分析和故障排除功能。

· 通过 SIMATIC STEP 7 Professional V12 组态软件进行组态

o SIMATIC S7-1500 控制器系列可在 Totally Integrated Automation Portal 平台中使用 STEP 7 Professional V12 或更高版本来编程。SIMATIC STEP 7 Professional V12 是 SIMATIC S7-1500 的直观组态系统。

· 兼容性

o 移植：
与 SIMATIC STEP 7 Professional V13 集成的一个移植工具可帮助从 S7-300/S7-400 切换到 S7-1500 控制器，并自动转换程序代码。无法自动转换的程序代码将会记录下来，并可以手动进行调整。客户支持页面的下载区域中还以独立工具的形式提供了该移植工具。STEP 7 V11 项目可在兼容模式下继续和 STEP 7 V12 组合使用 。S7-1200 程序也可以通过复制/粘贴手段转移至 S7-1500

· SIMATIC 存储卡(用来运行 CPU)

o SIMATIC 存储卡用作插入式装载存储器，或用于更新固件。STEP 7 项目（包括注释和符号、附加文件或 csv 文件（用于配方和归档））也可存储在 SIMATIC 存储卡上。可通过用户程序和 SIMATIC 存储卡上的系统函数来创建数据块，并存储或读取数据。

· Safety Integrated（S7-1500F 控制器的功能选项）

o “STEP 7 Safety Advanced”选件包；
用于对 S7-1500F 控制器的安全相关程序部分进行编程。
选件包中包括所有用来创建 F 程序的所有功能和块。STEP 7 Safety Advanced V12 可在 SIMATIC STEP 7 Professional V12 SP1 下运行。



Technical Specifications

通用技术数据
防护等级	IP20，符合 IEC 60 529
环境温度
· 水平安装	0...60°C（显示：典型工作温度50 °C，显示关闭）
· 垂直安装	0... 40°C（显示：典型工作温度40 °C，显示关闭）
相对湿度	5%...95%，无冷凝
气压	1080 至 795 hPa （相当于海拔 -1000 - +2000 m）
绝缘
· < 50 V	707 V 直流试验电压（型式试验）
· < 150 V	2200 V DC 测试电压
· < 250 V	2500 V DC 测试电压
电磁兼容性	EMC 指令要求 抗扰性依据 IEC 61000-6-2
· 脉冲形干扰变量	测试依据： 静电放电，依据 IEC 61000-4-2， 突发脉冲，符合 IEC 61000-4-4， 能量单脉冲（浪涌），依据 IEC 61000-4-5
· 正弦干扰变量	测试依据： 高频辐射，根据 IEC 61000-4-3， 高频辐射，根据 IEC 61000-4-6， EMC 指令要求 干扰辐射，根据 EN 61000-6-4
· 射频干扰辐射	干扰辐射，根据 61000-6-4 电磁干扰辐射，根据 EN 61000-6-4
机械压力
· 抗振性	测试依据 EN 60068-2-6 测试： 5 Hz ≤ f ≤ 8.4 Hz，恒定幅度 7 mm； 9 Hz ≤ f ≤ 150 Hz，恒定加速度 2 g； 振动持续时间：在三个互相垂直轴的每个方向上，每根轴为 10 个振动周期。
· 冲击	测试依据 EN 60068-2-27 测试： 半波： 冲击强度 15 g（峰值），持续时间 11 ms； 冲击方向：三个相互垂直轴的每个轴的正、负方向上
