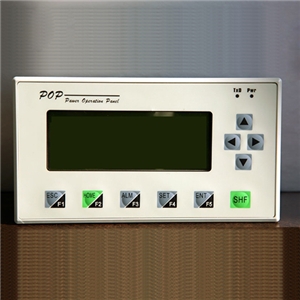

HMI POP-C（十按键 简易型）

POP文本显示器的特点：

* 支持位(字)动态文本显示与设定功能

* 支持位(字)动态图片显示功能

* 支持ASICC字符串显示、浮点数显示功能

* 支持PLC多种寄存器访问和设置，地址输入方式与各厂PLC地址格式兼容

* 可灵活"贴放"多种格式图形(*.bmp、*.ico、*cur、*.jpg等)

* 交替选择"画面列表"和"元件列表"功能,便于用户查看和操作

* 支持屏保密码保护功能

* HMI工作状态显示(二位LED灯)

* 工程文件下载进度PC和HMI均有显示

产品规格和技术参数

型号

POP C型

显示屏类型

图形点阵LCD

背光灯

LED背光

外型尺寸

172×94×35 mm

安装尺寸

164×85 mm (与市场上XX204L文本相同)

显示分辨率

192X64像素

有效显示区域

104(W)X39(H)(mm)

对比度

可调

可显示文字/图形

12X4行(中文)/24X4(西文)

灯,开关,多种格式图形,曲线,棒图

色彩

黄底黑字(或蓝底白字)

按键

10个

状态指示

PWR,TXD

屏保时间

可设定(缺省3分钟)

存储器

512KB FlashROM

输入电压

DC20V-DC28V

消耗电流

<120mA

使用环境温度

0`C-50`C

储存环境温度

-20`C-60`C

前面板防护等级

IP65

干扰防护(EMI)

1000Vp-p,1uS脉冲,1分钟

冷却方式

自然风冷

通讯端口

支持RS232/RS422/RS485

可扩展接口

POP十键文本显示器软件说明：

1、十键文本适用于按键操作不多，主要用于显示工作参数的用户。

2、十键文本显示器的画面组态软件名为：JB_HMI_K10,不同于标准的文本显示器（22键）。

3、由于十键文本没有了数字键，数值设定只能用方向键来完成。

4、JB_HMI_K10软件的“文本”新增了一项“画面跳转”功能选项，使用该功能就不需定义功能键来跳转画面，可以节省功能键，而且使得画面跳转更加方便。

5、文本画面跳转使用方法介绍：

★ 当画面中的文本有画面跳转功能时，该文本是闪动显示的。

★ 当一幅画面中有多个文本画面跳转时，可用方向键来完成各文本间的转换，被选中的文本闪动显示。

★ 闪动文本的画面跳转动作由ENTER键确认完成。

10键POP人机界面--按键功能一览表

按键名称

按键功能

SET

l 按下此键可进行寄存器数值、位动态文本以及字动态文本等元件的设定，按下此键后可设定的元件将会反色显示；此时，可用“▲▼◄►”键输入寄存器数值；或者，用“▲”键选择位动态文本以及字动态文本的状态；输入结束后用“ENT”键将相应的数值写入PLC，同时，自动跳至下一个需要设定的元件；重复上述操作，可实现画面中所有的元件设定。如果不按下“ENT”，而再次按下“SET”键，则当前输入的数值将不被写入PLC，而是直接跳至下一个需设定的元件。如果有密码保护，则需要先输入密码，并按下“ENT”键进行确认；也可按下“SET”键跳至下一个需设定的元件。

l 如果【SET】定义为功能键，则需同时按下【SHF】和【SET】方可进入设定状态。

ENT

l 在输入寄存器或密码数值时，按此键进行确认。

l 如有多个需要设定的元件，则按此键后进入下一个元件的设定状态。

l 可定义为【功能键ENT】

ESC

l 退出现有操作，例如寄存器设定、密码输入或报警记录显示等状态。

l 如果【ESC】定义为功能键，则需同时按下【SHF】和【ESC】方可退出报警显示状态。

ALM

l 按此键可进入实时报警画面或报警记录画面。

l 如果【ALM】定义为功能键，则需同时按下【SHF】和【ALM】方可进入报警画面。

▲

l 没有定义为功能键或没有数值输入的情况下，切换至用户自定义的前一幅画面；

l 在输入寄存器或密码数值时，光标指示的数字加1（如当前值为最大值(10进制为9，16进制为F)，则变为0）；如果当前光标指示在符号位时，则每按下一次，符号位将反转。

l 如果【▲】定义为功能键，则需同时按下【SHF】和【▲】来实现翻页功能。

▼

l 没有定义为功能键或没有数值输入的情况下，切换至用户自定义的下一幅画面；

l 在输入寄存器或密码数值时，光标指示的数字减1（如当前值为0，则变为最大值(10进制为9，16进制为F)；如果当前光标指示在符号位时，则每按下一次，符号位将反转。

l 如果【▼】定义为功能键，则需同时按下【SHF】和【▼】来实现翻页功能

◄

l 在输入寄存器或密码数值时，当前数字的光标左移1位；

l 可定义为【功能键◄】

►

l 在输入寄存器数值或密码时，当前数字的光标右移1位；

l 可定义为【功能键►】

HOME

l 在任何画面下按此键可回到开机画面。

l 如果【HOME】定义为功能键，则需同时按下【SHF】和【HOME】回到开机画面。

l 当出现下载错误并且无法正常启动的情况时，可在上电时与【SHF】键同时按下进入下载模式。

SHF

l 当某个按键定义为功能键时，可与【SHF】同时按下实现该键系统默认的功能。

l 当出现下载错误并且无法正常启动的情况时，可在上电时与【HOME】键同时按下进入下载模式
