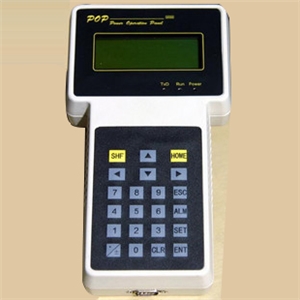

HMI POP-H（ARM芯片 手持型）

ARM处理器手持式POP文本显示器的特点 ：

* 超大画面存储容量，最高可达3Mb

* 支持报警时间记录掉电保存，可记录512条报警信息（含时间信息）

* 工作频率更高、速度更快

* 万年历实时时钟功能

* 工作状态三位LED显示

* 功能强大的画面组态软件：JB_HMI_D

产品规格和技术参数

型号

POP H型

显示屏类型

图形点阵LCD

背光灯

LCD背光

外型尺寸

显示部分为： 131X95X44 mm

手握部分为： 96x141x44 mm

显示分辨率

192X64 像素

有效显示区域

84X31 mm

可显示文字/图形

12X4行（中文）/ 24X4（西文），灯，开关，多种格式图形，曲线，棒图

色彩

黄底黑字（或蓝底白字）

按键

22个 （其中31个功能键可自由定义）

状态指示

TxD、Run、POWER

屏保时间

可设定（缺省3分钟）

存储器

可达3Mb FlashROM

输入电压

DC20V-DC28V

消耗电流

<120mA

使用环境温度

0℃-50℃

储存环境温度

-20℃-60 ℃

前面板防护等级

IP 65

干扰防护（EMI）

1000Vp-p,1uS脉宽，1分钟

冷却方式

自然风冷

通讯端口

支持RS232/RS485/RS422

注：H型文本供电由串行端口的1、8管脚进入，功能同D型文本，软件需使用JB-HMI-D。
