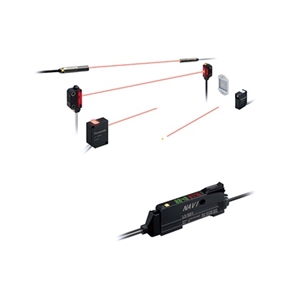

放大器分离型 数字激光传感器 LS-500系列放大器

种类

透过型

同轴反射型

同轴回归反射型

圆柱型

小型

型号

LS-H101

LS-H102

LS-H201

LS-H901

适用放大器

LS-501(P)、 LS-501(P)-C2

检
测
距
离

H-SP

1m

1m

150mm

0.01～1m

FAST

1m

1m

200mm

0.01～1m

STD

1m

1m

300mm

0.01～1m

LONG

1m

1m

450mm

0.01～1.5m

U-LG

1m

1m

600mm

0.01～2m

HYPR

1m

1m

750mm

0.01～2.5m

光点大小

约φ5mm以下
(距离1m时)

约φ5mm以下
(距离1m时)

约φ2mm以下
(距离300mm时)

约φ6mm以下
(距离1m时)

检测物体

不透明体、半透明体、透明体(注3)

工作状态指示灯

橙色LED(放大器输出ON时亮起)

环
境
性
能

保护构造

IP40(IEC)

IP67(IEC)

IP40(IEC)

IP40(IEC)

使用环境温度

-10～+55℃(注意不可结露、结冰)、保存时:-20～+70℃

使用环境湿度

35～85%RH、保存时:35～85%RH

使用环境照明度

白炽灯：受光面照明度3,000ℓx以下

耐电压

AC1,000V 1分钟　所有电源连接端子与外壳之间

绝缘电阻

20MΩ以上，基于DC250V的高阻表 所有电源连接端子与外壳之间

耐振动

频率10～500Hz　双振幅1.5mm　X,Y和Z方向各2小时(不通电)

耐冲击

加速度100m/s²（约10G）　X,Y和Z方向各3次(不通电)

投
光
元
件

种类

红色半导体激光

投光波峰波长

660nm

660nm

660nm

660nm

激光级别

1级(JIS／IEC／FDA)

最大输出

2mW

2mW

2mW

1mW

材质

本体外壳：SUS303
罩：聚碳酸酯

本体外壳：PBT
罩：丙烯

本体外壳：PBT、
表示罩：聚碳酸酯、
投・受光面：玻璃

电缆

0.09mm² 双芯屏蔽电缆，长2m

0.15mm² 双芯平行双线屏蔽电缆，长2m

重量

本体重量：约50g
包装重量：约75g

本体重量：约50g
包装重量：约70g

本体重量：约50g
包装重量：约80g

本体重量：约50g
包装重量：约85g

附件

M6螺母4个、
齿锁垫圈(内)2个

MS-EXL2-2(安装板)：2个

MS-LS-1(安装支架)：1个

MS-LS-1(安装支架)：1个
RF-330(反射镜)：1个

(注1):

无指定时的测量条件为使用环境温度=+23℃。

(注2):

依据第50号激光通告(2007.6.24)，以FDA标准(21 CFR 1040.10或1040.11)为准。

(注3):

请勿必事先对实机检测确认后，再使用。

(注4):

透过型与同轴反射型的检测距离是指相对于白色无光泽纸(□100mm)的数值。

(注5):

同轴型回归反射型的检测距离是指相对于反射镜RF-330的数值。检测距离表示反射镜的可设范围。亦可在0.01m以下的距离检测物体。
同轴型回归反射型在近距离检测理论上的镜面体或光线容易扩散的物体时，可能会因发生偏光的光线不稳定而导致无法检测。
[措施]

· 利用放大器的受光灵敏度功能降低受光灵敏度值。

· 变更反应时间。

· 使检测头远离检测物体。

受光量因反射镜的表面状态而异。
对于组合放大器LS-500系列，设定基准值时，请选择留有充足余量的基准值。

(注6):

使用透过型LS-H101□或LS-H102□时，组合放大器LS-500系列的受光灵敏度，请勿设定(gctL)为2档或以下。
否则检测会变得不稳定。

(注7):

电缆不可延长。

种类

连接器型

电缆型

型号

NPN输出

LS-501

LS-501-C2

PNP输出

LS-501P

LS-501P-C2

电源电压

12～24V DC ⁺¹⁰_-15% 脉动P-P10%以下

消耗电流

通常工作时：1,200mW以下(电源电压24V时 消耗电流50mA以下、电缆型的监控电流输出除外)
ECO模式下时：980mW以下(电源电压24V时 消耗电流40mA以下、电缆型的监控电流输出除外)

输出(输出1、输出2)

NPN开路集电极晶体管
・最大流入电流：50mA(注2)
・外加电压：30V DC以下(输出-0V之间)
・剩余电压：2V以下(最大流入电流条件下)


PNP开路集电极晶体管
・最大源电流：50mA(注2)
・外加电压：30V DC以下(输出-+V之间)
・剩余电压：2V以下(最大源电流时)

输出动作

入光时ON／非入光时ON　切换式

短路保护

配备

检测
输出
设定

输出1

通常模式／微分模式／应差模式／窗口对比模式　切换式

输出2

通常模式／微分模式／应差模式／
自我诊断输出模式　切换式

通常模式／微分模式／应差模式／
自我诊断输出模式／ 电应输出模式输出　切换式

反应时间

H-SP：60μs以下、FAST：150μs以下、STD：250μs以下、LONG：500μs以下、U-LG：5ms以下、HYPR：24ms以下　切换式

监控电流输出

-

输出电流：约4～20mA(H-SP、FAST、STD：0～4,000表示时)
反应时间：2ms以下
零点：4mA±1%F.S.以内
跨距：16mA±5%F.S.以内
直线性：±3%F.S.以内
负载电阻：0～250Ω

外部输入

NPN无触点输入
・信号条件 High：+8V～+V DC或开路、Low：0～+2V DC(源电流0.5mA以下)
・输入阻抗：约10kΩ


PNP无触点输入
・信号条件 High：+4V～+V DC(流入电流3.0mA以下)、Low：0～+0.6V DC或开路
・输入阻抗：约10kΩ

外部输入功能

投光停止／教导(全自动，限定，2点)／逻辑运算／复制功能的锁定／显示调整／ 数据库加载／数据库保存　切换式

工作状态指示灯

橙色LED(输出1、输出2　ON时亮起)

激光投光指示灯

緑色LED(激光投光时亮起)

输出选择指示灯

黄色LED(输出选择时亮起)

数字显示

数字显示 数字显示 8位7段(绿色LED4位+红色LED4位)　模式下表示(黄色LED)：L/D・CUST・PRO

入光量显示范围

H-SP／FAST／STD：0～4,000、LONG／U-LG／HYPR：0～9,999

灵敏度设定方法

2点教导/限定教导/全自动教导/手动调节

逻辑运算

检测输出1与运算对象之间：无效／and／or／xor　切换式 运算对象：检测输出2／紧贴上位放大器(检测输出1)／外部输入　切换式

定时器功能

<输出1>
断开延迟定时器/接通延迟定时器/单触式定时器/接通·断开延迟定时器/接通延迟·单触式定时器
有效/无效切换式　定时器时间可变

<输出2>
断开延迟定时器/接通延迟定时器/单触式定时器有效/
无效切换式　定时器时间可变

定时器时间

定时器范围“ms”：约0.5ms、约1～9,999ms、约1ms为单位
定时器范围“sec”：约0.5s、约1～32s、约1s为单位
定时器范围“1／10ms”：约0.05ms、约0.1～999.9ms、约0.1ms为单位　各输出分别设定

防干扰功能

配备(注3)

环
境
性
能

使用环境温度

-10～+55℃［4～7台紧贴安装时：-10～+50℃、8～16台紧贴安装时(电缆型为8～12台)：-10～+45℃］
(注意不可结露、结冰)、 保存时:-20～+70℃

使用环境湿度

35～85%RH、保存时:35～85%RH

耐电压

AC1,000V 1分钟　所有电源连接端子与外壳之间

绝缘电阻

20MΩ以上，基于DC250V的高阻表　所有电源连接端子与外壳之间

耐振动

频率10～150Hz　双振幅0.75mm(最大10G)　X,Y和Z方向各2小时(不通电)

耐冲击

耐久98m/s²(约10G)　XYZ各方向5次(不通电)

材质

本体外壳：聚碳酸酯、罩：聚碳酸酯、开关：聚甲醛

保护构造

IP40(IEC)

电缆

-

0.2mm² 6芯 橡胶绝缘电缆，长2m

电缆延长

0.3mm² 以上的电缆全长可延长至100m

重量

本体重量：约15g、包装重量：约55g

本体重量：约75g、包装重量：约110g

附件

FX-MB1(放大器保护封条)：1套

(注1):

无指定时的测量条件为使用环境温度=+23℃。

(注2):

串联连接5台以上时为25mA。但，延长电缆除外。

(注3):

可紧贴安装台数：H-SP：0台／FAST：2台／STD、LONG、U-LG、HYPR：4台。
