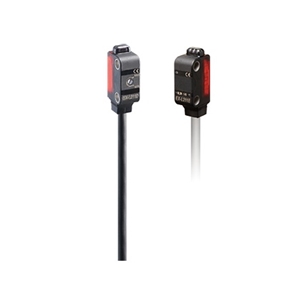

放大器内置・超小型激光传感器 EX-L200系列

放大器内置・超小型激光传感器 EX-L200系列

  • 所属分类:光电传感器激光传感器
  • 所属品牌:


  • 产品详情

放大器内置超小型激光传感器 EX-L200系列规格

种类

回归反射型

光点反射型

长距离检测型

微小物体检测型




NPN输出

EX-L291

EX-L221

PNP输出

EX-L291-P

EX-L221-P

检测距离

4m(注2)

45300mm
(□使用100mm白色无光泽纸张)

光点尺寸
(典型示例)

约6×4mm(纵×横)
(距离1m时)(注3)

φ1mm以下
(距离1m时)

检测物体

φ25mm以上的不透明体、半透明体

不透明体、半透明体、透明体

最小检测物体
(典型示例)(注4)

-

φ0.01mm的金属丝

应差( 迟滞)

动作距离的20%以下

重复精度

检测轴直角方向:0.2mm以下

重复精度
(典型示例)(注4)

-

检测轴直角方向:0.02mm以下
(距离100~200mm时)

电源电压

12224V DC ±10% 波动P-P10%以下

消耗电流

15mA以下

输出


NPN晶体管开路集电极
最大流入电流: 50mA
外加电压:26.4V DC以下(输出-0V之间)
剩余电压:
2V以下(流入电流50mA时)
1V以下(流入电流16mA时)


PNP晶体管开路集电极
最大流出电流: 50mA
外加电压:26.4V DC以下(输出-+V之间)
剩余电压:
2V以下(流出电流50mA时)
1V以下(流出电流16mA时)



输出动作

入光时ON/非入光时ON 通过操作输出动作切换输入线来进行设定

短路保护

配备(短路保护/反接保护)

反应时间

0.5ms以下

工作状态指示灯

橙色LED(输出ON时亮灯) 透过型安装在受光器上

稳定指示灯

绿色LED(稳定入光时、稳定非入光时亮灯) 透过型安装在受光器上

自动防干扰功能

配备(最多可紧密安装2台)

灵敏度调节器

配备连续可变电阻




保护构造

IP67(IEC、JIS)

使用环境温度

-10+55℃(但应无凝露及结冰)、存储时:-30+70℃

使用环境湿度

3585%RH、存储时:35:3585%RH

使用环境照明度

白炽灯:受光面照明度3,000x以下

耐电压

AC1,000V 1分钟 所有充电部与外壳之间

绝缘电阻

所有充电部与外壳之间,20MΩ以上,基于DC250V的高阻表

耐振动

频率10500Hz 双振幅:1.5mm(最大10G) X,Y和Z各方向2小时

耐冲击

加速度:500m/s2(约50G),X,Y和Z各方向3次

投光元件

红色半导体激光 等级1(JIS/IEC/FDA)(注5)
[最大输出:EX-L211/212□ 390μW、EX-L291□ 0.5mW、EX-L221□ 2mW、发光峰值波长655nm]

材质

外壳:PBT、前面窗口:丙烯基、透镜:玻璃

电缆

0.15mm2 4芯(透过型的投光器为2芯)带橡皮绝缘电缆2m

电缆延长

0.3mm2以上的电缆全长可延长至50m(透过型中投光器、受光器各全长 100m)

重量

本体重量:约45g、包装重量:约60g

附件

RF-330(反射镜) :1个
MS-EXL2-3(安装板) :1个

MS-EXL2-3(安装板) :1个

(注1):

无指定时的测量条件为使用环境温度=+23℃。

(注2):

回归反射型传感器的检测距离是相对于反射镜RF-330的数值。此外,检测距离表示检测物体的可检测范围。下表中的检测距离A因检测物体的形状等不同,可能发生变化。 请务必使用实际的检测物体进行动作确认。

※1::关于偏极滤波器PF-EXL2-1、反射镜RF-210,请参照选件。
※2::近距离安装反射镜的情况下,角度特性会变狭窄。请对传感器或者反射镜的角度进行微调。

(注3):

EX-L212□在距离为3m的情况下,光点尺寸约为H17×W11mm((目视的典型示例)。EX-L291□在距离为4m的情况下,光点尺寸为H18×W10mm((目视的典型示例)。

(注4):

将灵敏度调节器的设定调整为最佳状态时的参考值。

(注5):

根据激光通知No.50(2007.6.24),符合FDA规定(21 CFR 1040.10及1040.11)。

种类

透过型

微小物体检测型

长距离检测型




NPN输出

EX-L211

EX-L212

PNP输出

EX-L211-P

EX-L212-P

检测距离

1m

3m

光点尺寸
(典型示例)

约6×4mm(纵×横)
(距离1m时)

约8×5.5mm(纵×横)
(距离1m时)(注2)

检测物体

φ2mm以上的不透明体

φ3mm以上的不透明体

最小检测物体
(典型示例)(注3)

φ0.3mm的不透明体

-

重复精度

检测轴直角方向:0.05mm以下

重复精度
(典型示例)(注3)

检测轴直角方向:
0.01mm以下
(所有区域)

-

电源电压

1224V DC ±10% 波动P-P10%以下

消耗电流

投光器:10mA以下、受光器:10mA以下

输出


NPN晶体管开路集电极
最大流入电流: 50mA
外加电压:26.4V DC以下(输出-0V之间)
剩余电压:
2V以下(流入电流50mA时)
1V以下(流入电流16mA时)


PNP晶体管开路集电极
最大流出电流: 50mA
外加电压:26.4V DC以下((输出-+V之间)
剩余电压:
2V以下(流出电流50mA时)
1V以下(流出电流16mA时)



输出动作

入光时ON/非入光时ON 通过操作输出动作切换输入线来进行设定

短路保护

配备(短路保护/反接保护)

反应时间

0.5ms以下

工作状态指示灯

橙色LED(输出ON时亮灯) 透过型安装在受光器上

稳定指示灯

绿色LED(稳定入光时、稳定非入光时亮灯) 透过型安装在受光器上

电源指示灯

绿色LED(通电时亮灯) 安装在投光器上

灵敏度调节器

连续可变电阻 安装在受光器上

-




保护构造

IP67(IEC、JIS)

使用环境温度

-10+55℃(但应无凝露及结冰)、存储时:-3070℃

使用环境湿度

3585%RH、存储时:3585%RH

使用环境照明度

白炽灯:受光面照明度3,000x以下

耐电压

AC1,000V 1分钟 所有充电部与外壳之间

绝缘电阻

所有充电部与外壳之间,20MΩ以上,基于DC250V的高阻表

耐振动

频率:10500Hz 双振幅:1.5mm(最大10G) X,Y和Z各方向2小时

耐冲击

加速度500m/s2 (约50G) X,Y和Z各方向3次

投光元件

红色半导体激光 等级1(JIS/IEC/FDA)(注4)
[最大输出:EX-L211/212□ 390μW、EX-L291□ 0.5mW、EX-L221□ 2mW、发光峰值波长655nm]

材质

外壳:PBT、前面窗口:丙烯基、透镜:玻璃

电缆

0.15mm2 4芯(透过型的投光器为2芯)带橡皮绝缘电缆2m

电缆延长

0.3mm2以上的电缆全长可延长至50m(透过型中投光器、受光器各全长100m)



重量

本体重量:投光器约40g/受光器约40g
包装重量:约90g

附件

MS-EXL2-2(安装板):2个

(1) :未指定的测量条件为使用环境温度=+23
(2) EX-L212□型在距离为3m时,光点尺寸约为H17×W11mm(目测的代表示例)
(3) :将灵敏度调节器调至最佳设定时的参考值。
(4) :依据第50号激光通告(2007.6.24),以FDA标准(21 CFR 1040.101040.11)为准。
