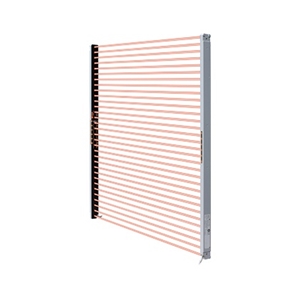

超薄型光幕传感器[Type2 PLc SIL1] SF2C Panasonic(松下电工)

超薄型光幕传感器[Type2 PLc SIL1] SF2C Panasonic(松下电工)

  • 所属分类:光幕传感器安全设备
  • 所属品牌:


  • 产品详情

· 超薄型光幕传感器[Type2 PLc SIL1] SF2C Panasonic(松下电工)

光幕传感器通用规格

种类

PNP输出型

NPN输出型

型号

SF2C-H□-P

SF2C-H□-N




国际标准

IEC 61496-1/2(类型2)、ISO 13849-1(类别2、PLc)、IEC 61508-1~7(SIL1)

日本

JIS B 9704-1/2(类型2)、JIS B 9705-1(类别2)、JIS C 0508(SIL1)

欧洲(EU加盟)(注2)

EN 61496-1(类型2)、EN ISO 13849-1(类别2、PLc)、EN 61508-1~7(SIL1)、EN 55011、EN 50178、EN 61000-6-2

北美(注3)

ANSI/UL 61496-1/2(类型2)、ANSI/UL 508、CAN/CSA 61496-1/2(类型2)、CAN/CSA C22.2 No.14、ANSI/RIA 15.06

检测距离(有效距离)

0.1~3m

光轴间隔

20mm

最小检测物体

φ25mmの不透明体

有效开口角

检测距离超过3m时为±5°以下(根据IEC 61496-2、ANSI/UL 61496-2)

电源电压

24V DC±20% 脉动P-P10%以下

控制输出(OSSD)

最大流出电流:200mA
外加电压:同电源电压(控制输出-+V之间)
剩余电压:2.5V以下(流出电流200mA、电缆长10m时)
漏电流:200μA以下(包括电源OFF时)
最大负荷容量:2.2μF(从无负荷到最大输出电流)
负荷配线电阻:3Ω以下

最大流入電流:200mA
外加电压:同电源电压(控制输出-0V間)
剩余电压:2.5V以下(流入電流200mA、电缆长10m时)
漏电流:200μA以下(包括电源OFF时)
最大负荷容量:2.2μF(从无负荷到最大输出电流)
负荷配线电阻:3Ω以下



工作模式(输出动作)

正常运行时为ON,锁定时为OFF输出动作(光幕传感器内部异常及同期信号异常时OFF。)

保护电路(短路保护)

装备

反应时间

OFF时:20ms以下、ON时:80~100ms

锁定输出(SSD)

最大流出电流:60mA
外加电压:同电源电压(锁定输出-+V之间)
剩余电压:2.5V以下(流出电流60mA、电缆长10m时)
漏电流:200μA以下(包括电源OFF时)
最大负荷容量:2.2μF(从无负荷到最大输出电流)
负荷配线电阻:3Ω以下

最大流入電流:60mA
外加电压:同电源电压(锁定输出-0V間)
剩余电压:2.5V以下(流入電流60mA、电缆长10m时)
漏电流:200μA以下(包括电源OFF时)
最大负荷容量:2.2μF(从无负荷到最大输出电流)
负荷配线电阻:3Ω以下



工作模式(输出动作)

正常工作时ON、锁定时OFF(注4)

保护电路(短路保护)

装备

干扰防止功能

装备

测试输入功能

装备

大型应用指示灯功能

装备

污染度

3

使用标高

2,000m以下(注5)




保护构造

IP65、IP67(IEC)

使用环境温度

-10~+55℃(不结露、不结冰)、保存时:-25~+60℃

使用环境湿度

30~85%RH、保存时:30~85%RH

使用环境照度

白炽灯:受光面照度5,000x以下

耐电压

AC1,000V 1分钟 有电部分全部与外壳之间

绝缘电阻

DC500Vm时为20MΩ以上 有电部分全部与外壳之间

耐振动

频率10~55Hz 多振幅0.75mm XYZ方向各2小时

耐冲击

加速度300m/s2(约30G) XYZ方向各3次

投光元件

红外线LED(投光峰值波长:850nm)

电缆

附截面积为0.16mm2 5芯耐热PVC电缆,长3m

电缆延长

使用0.3mm2以上的电缆时,投光器和受光器别全长均可延长至50m

材质

本体外壳:聚碳酸酯合金,检测面:聚碳酸酯合金,MS-SFC-1(标准安装支架):SUS

附件

MS-SFC-1(标准安装支架):1套、SF4C-TR25(测试杆):1根

(注1):

无指定时的测量条件为使用环境温度=+20℃。

(注2):

机械指令已取得第三方认证机构TÜV SÜD的型号认证。

(注3):

属于美国/加拿大标准,经过合众国联邦法29 CFR 1910.7之下的劳动安全卫生局法(OSHA)认可的民间第三方认证机构NRTL的TÜV SÜD对安全性的认证,符合UL、ANSI、CSA等标准。

(注4):

投光器锁定的情况下,投光器的光进入受光器时,将会发送锁定信息,锁定输出(SSD)设为OFF。

(注5):

不可在标高0m的大气压以上的环境使用而保存。

光幕传感器个别规格

种类

最小检测物体25mm(光轴20mm间隔)

型号

PNP输出型

SF2C-H8-P

SF2C-H12-P

SF2C-H16-P

SF2C-H20-P

NPN输出型

SF2C-H8-N

SF2C-H12-N

SF2C-H16-N

SF2C-H20-N

光轴数

8

12

16

20

检测幅度(防护高度)

160mm

240mm

320mm

400mm

消耗电流

大型应用
指示灯熄灭时

投光器:25mA以下
受光器:25mA以下

投光器:30mA以下
受光器:30mA以下

投光器:35mA以下
受光器:35mA以下

大型应用
指示灯亮起时

投光器:35mA以下
受光器:30mA以下

投光器:35mA以下
受光器:35mA以下

投光器:40mA以下
受光器:35mA以下

投光器:40mA以下
受光器:40mA以下

PFHD
(注1)

PNP输出型

3.60×10-9

3.66×10-9

3.73×10-9

3.79×10-9

NPN输出型

3.74×10-9

3.80×10-9

3.86×10-9

3.93×10-9

MTTFd

100年以上

本体重量(投光器和受光器合计)

约280g

约340g

约400g

约460g

种类

最小检测物体25mm(光轴20mm间隔)

型号

PNP输出型

SF2C-H24-P

SF2C-H28-P

SF2C-H32-P

NPN输出型

SF2C-H24-N

SF2C-H28-N

SF2C-H32-N

光轴数

24

28

32

检测幅度(防护高度)

480mm

560mm

640mm

消耗电流

大型应用
指示灯熄灭时

投光器:35mA以下、受光器:35mA以下

大型应用
指示灯亮起时

投光器:45mA以下
受光器:40mA以下

投光器:45mA以下
受光器:45mA以下

投光器:50mA以下
受光器:45mA以下

PFHD
(注1)

PNP输出型

3.85×10-9

3.92×10-9

3.98×10-9

NPN输出型

3.99×10-9

4.05×10-9

4.12×10-9

MTTFd

100年以上

本体重量(投光器和受光器合计)

约520g

约580g

约640g

(1)PFHd :每小时危险侧故障率、MTTFd :平均危险侧故障时间。
