超薄型光幕传感器[Type4 PLe SIL3] SF4C Panasonic(松下电工)

超薄型光幕传感器[Type4 PLe SIL3] SF4C Panasonic(松下电工)

  • 所属分类:光幕传感器安全设备
  • 所属品牌:


  • 产品详情

超薄型光幕传感器[Type4 PLe SIL3] SF4C Panasonic(松下电工)

光幕传感器个别规格

种类

最小检测物体φ25mm(20mm间距)

型号

中继连接器

SF4C-H8-J05

SF4C-H12-J05

SF4C-H16-J05

电缆

SF4C-H8

SF4C-H12

SF4C-H16

光轴数

8

12

16

检测高度
(防护高度)

160mm

240mm

320mm

消耗电流

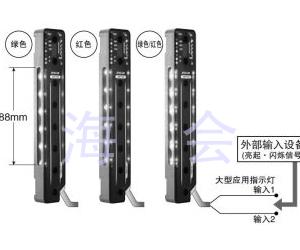

大型应用
指示灯
熄灭时

投光器:70mA以下
受光器:85mA以下

投光器:70mA以下
受光器:90mA以下

大型应用
指示灯
亮起时

投光器:120mA以下
受光器:135mA以下

投光器:120mA以下
受光器:140mA以下

PFHd

1.66×10-9

1.90×10-9

2.10×10-9

MTTFd

100年以上

重量
(投受光器
合计)

中继连接器

本体重量:约240g

本体重量:约300g

本体重量:约360g

电缆

本体重量:约630g

本体重量:约700g

本体重量:约760g

种类

最小检测物体φ25mm(20mm间距)

型号

中继连接器

SF4C-H20
-J05

SF4C-H24
-J05

SF4C-H28
-J05

SF4C-H32
-J05

电缆

SF4C-H20

SF4C-H24

SF4C-H28

SF4C-H32

光轴数

20

24

28

32

检测高度
(防护高度)

400mm

480mm

560mm

640mm

消耗电流

大型应用
指示灯
熄灭时

投光器:75mA以下
受光器:95mA以下

投光器:80mA以下
受光器:100mA以下

大型应用
指示灯
熄灭时

投光器:120mA以下
受光器:145mA以下

投光器:120mA以下
受光器:150mA以下

PFHd

2.33×10-9

2.54×10-9

2.77×10-9

2.98×10-9

MTTFd

100年以上

重量
(投受光器
合计)

中继连接器

本体重量:
约420g

本体重量:
约490g

本体重量:
约550g

本体重量:
约610g

电缆

本体重量:
约820g

本体重量:
约880g

本体重量:
约950g

本体重量:
约1,000g

光幕传感器通用规格

种类

中继连接器型

电缆型

型号

SF4C-H□-J05

SF4C-H□




国际标准

IEC 61496-1/2(类型4)、ISO 13849-1(类别4、PLe)、
IEC 61508-17(SIL3)

日本

JIS B 9704-1/2(类型4)、JIS B 9705-1(类型4)、
JIS C 0508(SIL3)

欧州(EU加盟)(注2)

EN 61496-1(类型4)、EN ISO 13849-1(类型4、PLe)、
EN 61508-17(SIL3)、EN 55011、EN 50178、EN 61000-6-2

北美(注3)

ANSI/UL 61496-1/2(类型4)、ANSI/UL 508、
UL 1998(2级)、CSA 61496-1/2(类型4)、
CSA C22.2 No.14、OSHA 1910.212、OSHA 1910.217(C)、
ANSI B11.1B11.19、ANSI/RIA 15.06

检测距离(有效距离)(注4)

0.13m

最小检测物体(注5)

φ25mm的不透明体

有效开口角

检测距离达3m时,为±2.5°以下(基于IEC 61496-2/UL 61496-2)

电源电压

24V DC+10-15% 脉动P-P10%以下

控制输出
(OSSD 1、OSSD 2)

PNP开路集电极晶体管/NPN开路集电极晶体管(切换式)

最大源电流:200mA
外加电压:与电源电压相同(控制输出和+V之间)
剩余电压:2.5V以下(源电流200mA、电缆长10m时)
漏电流:200μA以下(包括电源OFF时)
最大负载容量:1μF(空载~最大流出电流)
负载配线电阻:3Ω以下

最大流入电流:200mA
外加电压:与电源电压相同(控制输出和0V之间)
剩余电压:2.5V以下(流入电流200mA、电缆长10m时)
漏电流:200μA以下(包括电源OFF时)
最大负载容量:1μF(空载~最大流入电流)
负载配线电阻:3Ω以下



工作模式(输出动作)

所有光轴入光时ON,1个以上光轴遮光时OFF(光幕传感器内部异常及同步信号异常时OFF。)(注6)(注7)

保护电路(短路保护)

配备

反应时间

OFF反应时间为7ms以下、ON反应时间为90ms以下

辅助输出
(非安全输出)

PNP开路集电极晶体管/NPN开路集电极晶体管(切换式)

最大源电流:100mA
外加电压:与电源电压相同(辅助输出和+V之间)
剩余电压:2.5V以下(源电流100mA、电缆长10m时)

最大流入电流:100mA
外加电压:与电源电压相同(辅助输出和0V之间)
剩余电压:2.5V以下(流入电流100mA、电缆长10m时)



工作模式(输出动作)

控制输出ON时OFF、控制输出OFF时ON(出厂时设定。使用手动控制器SFC-HC可变更工作模式。)

保护电路(短路保护)

配备

ELCA功能

配备(自动减轻干扰)

测试输入/复位输入功能

配备

联锁功能

配备[手动复位/自动复位(注8)]

外部设备监控功能

配备

安全输入功能

配备(安全用接点)

屏蔽功能

配备

重启功能

配备

可选功能(注9)

固定消隐功能、浮动消隐功能、
辅助输出切换功能、安全输入功能(安全用传感器)、
大型应用指示灯设定变更功能、联锁设定变更功能、
外部设备监控设定变更功能、屏蔽设定变更功能、
重启设定变更功能、保护功能




保护构造

IP67/IP65(IEC)

使用环境温度

-10+55℃(注意不可结露、结冰)、存储时:-25+60℃

使用环境湿度

3085%RH、存储时:3085%RH

使用环境照明度

白炽灯:受光面照明度5,000Rx以下

耐电压

AC1,000V 1分钟 所有电源连接端子与外壳之间

绝缘电阻

所有电源连接端子与外壳之间,20MΩ以上,基于DC500V的高阻表

耐振动

频率1055Hz 双振幅0.75mm X,Y和Z方向各2小时

耐冲击

加速度300m/s2(约30G) X,Y和Z方向各3次

投光元件

红外LED(投光波峰波长:855nm)

材质

本体外壳:聚碳酸酯合金,检测面:聚碳酸酯合金

电缆

0.15mm2 附带截面积为0.15mm2的12芯带连接器耐热PVC电缆,长0.5m

0.15mm2 截面积为0.15mm2的12芯耐热PVC电缆,长5m

电缆延长

使用0.2mm2以上的电缆时,投光器和受光器的全长均可延长至40.5m(注10)

附件

MS-SFC-1(标准安装支架):1套、SF4C-TR25(测试杆):1根

(1):无指定时的测量条件为使用环境温度=+20
(2):机械指令已取得第三方认证机构TÜV SÜD的型号认证。
(3):属于美国/加拿大标准,经过合众国联邦法29 CFR 1910.7之下的劳动安全卫生局法(OSHA)认可的民间第三方认证机构NRTLTÜV SÜD对安全性的认证,符合ULANSICSA等标准。
(4):检测距离是在投光器和受光器之间可设定的范围。
(5):使用浮动消隐功能时,最小检测物体的大小会改变。
(6):屏蔽时,即使光轴被遮光也不会OFF
(7):消隐功能有效时,工作模式改变。
(8):通过配线,可切换手动复位/自动复位。
(9):使用可选功能时,需要手动控制器SFC-HC
(10):使用屏蔽灯时,请将电缆全长控制在30.5m以下(投光器和受光器各1)
