高速多点激光位移传感器HL-D3-NEW

高速多点激光位移传感器HL-D3-NEW

  • 所属分类:检查判别测量用传感器
  • 所属品牌:


  • 产品详情

高速多点激光位移传感器HL-D3-NEW

· 切勿违反使用说明书记载的操作方法。不按规定的步骤控制或调整本产品,可能会遭受危险的激光照射。

· 本产品上贴着各项内容的标签。请依据标签内容妥善处理。(产品包装中也附带英文标签)





HL-D301B
本产品为JIS标准 2级、IECFDA标准 2级的激光产品。该产品存在一定危险,请勿直视激光或通过透镜等观察光学系统进行观察。





HL-D301C
本产品为JIS标准 3RIECFDA标准 3R的激光产品。该产品具有危险性,请勿观察或接触激光的直射光束或反射光束。







· 本产品的规格虽然不属于日本外汇法及外国贸易法所规定的限制出口的物品,但是将本产品带出日本时,请预先办理本公司发行的非限制出口物品的证明书等必要手续。





传感器

种类

扩散反射型

型号

HL-D301B

HL-D301C

测量中心距离

50mm

高度测量范围(Z轴)

±10mm

测量宽度(X轴)

近点

11.5mm

测量中心

12.5mm

远点

12.5mm

输出单位

高度方向(Z轴)

0.1μm

宽度方向(X轴)

1μm(注2)

分辨率

高度方向(Z轴)

1μm(注3)

宽度方向(X轴)

5μm(注2)(注4)

直线性(注5)

高度方向(Z轴)

±0.1% F.S.

温度特性

0.02% F.S./℃

光源



红色半导体激光(投光峰波长度:658nm)

输出

最大输出:1mW

最大输出:5mW

激光级别

2级(IEC/JIS/FDA、Laser Notice No.50)

3级R(IEC/JIS/FDA、Laser Notice No.50)

光束形状(注6)

50μm×15mm

受光元件

CMOS 2维图像传感器

指示灯

激光放射
指示灯

绿色发光二极管
激光投光时亮起

测量范围
指示灯

黄色发光二极管
测量中心附近亮起/测量范围内闪烁/测量范围外熄灭(宽度方向中心位置)

环境性能

保护构造

IP67(连接器部除外)

使用环境
温度

045℃(注意不可结露、结冰)
存储时:-20℃70℃

使用环境
湿度

35%85%RH
存储时:35%85%RH

使用环境
照明度

白炽灯:受光面照度3,000Rx以下
(注意避免太阳光的直接反射)

耐振动

频率1055Hz(1分钟周期) 双振幅1.5mm X,Y和Z方向各2小时

耐冲击

加速度196m/s (约20G) X,Y和Z方向各3次

电缆

带连接器橡皮电缆 长0.5m

电缆延长

用可选电缆(另售)
全长可延长至20m

材质

本体外壳,本体外罩:铝合金、
前罩:玻璃

重量

约500g(含电缆部)

附件

激光警告标签:1套

(注1):

当未指定测量条件时,与控制器相连接,电源电压:24V DC、周围温度:20℃,计测模式:多段分割光量调整模式(调整单位:宽度100μm),单位受光时间:100μs,移动平均次数:64次,测量中心距离,对象物体:白色扩散物体(本公司基准物体)。

(注2):

与Ver2.0以上的控制器相连接时的数值。

(注3):

测量中心距离处,整个测量宽度的高度平均的数值。

(注4):

在边缘位置(下降沿边缘)对针规R面进行测量后所得出的值。
对象物体:白色陶瓷针规(ø10),单位受光时间:200μs,测量值抽取处理:抑制基本光亮,移动平均64次,宽度方向平滑化:±4,其他均为初始设定。

(注5):

测量宽度方向的测量中心位置的高度时,表示相对于高度测量范围(满量程)的理想直线的误差值,规格为高度测量范围±7.5mm以内的值。

(注6):

为测量中心距离处的直径值,使用中心光强度的1/e2(约13.5%)定义这些值。如果定义范围外有光泄漏,并且检测点外围的反射率高于检测点本身,则结果可能会受到影响。

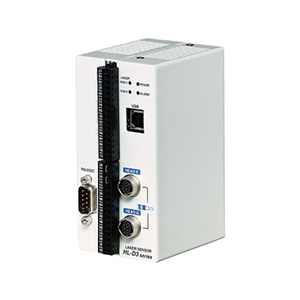

控制器

型号

HL-D3C

适用检测头

HL-D301B、HL-D301C

可连接检测头数量

最多2个

电源电压

24V DC±10% 含脉动0.5V(P-P)

消耗电流

1A以下(连接2个检测头时)

取样周期

根据计测模式及设定条件而定
多段分割光量调整模式:标准 12.2ms(注2)
统一同步计测模式:最快 2.5ms(注3)
多点位移计测模式:最快 80μs(注4)

判定
输出



N通道FET·漏极开路
最大流入电流:100mA
外加电压:30V DC以下(输出端子和0V之间)br />ON电阻:5Ω以下

输出动作

输出动作时开路(可切换)

短路保护

配备

ALARM
输出



N通道FET·漏极开路
最大流入电流:100mA
外加电压:30V DC以下(输出端子和0V之间)
ON电阻:5Ω以下

输出动作

发生报警时开路(可切换)

线路保护

配备

外部
触发
输入



光耦绝缘输入

输入动作

与外部绝缘COM(-)短接时ON,断开时OFF

外加电压

30V DC以下(漏电流:0.1mA以下)

激光
控制
输入



光耦绝缘输入

输入动作

与外部绝缘COM(-)短接时激光投光,断开时激光停止投光

外加电压

30V DC以下(漏电流:0.1mA以下)

零设
输入



光耦绝缘输入

输入动作

与外部绝缘COM(-)短接时ON,断开时OFF

外加电压

30V DC以下(漏电流:0.1mA以下)

同步
输入



光耦绝缘输入

输入动作

与外部绝缘COM(-)短接时ON,断开时OFF

外加电压

30V DC以下(漏电流:0.1mA以下)

复位
输入



光耦绝缘输入

输入动作

与外部绝缘COM(-)短接时ON,断开时OFF

外加电压

30V DC以下(漏电流:0.1mA以下)

RS-232C
接口

波特率:9,600、19,200、38,400、57,600、115,200bps (注5)、数据长:8bit、
停止位长度:1bit、无奇偶(固定)

USB接口

依据USB2.0全速(USB1.1兼容)

设定/测量值监视

HL-D3SMI(附件)或专用API



电源指示灯

绿色发光二极管
电源ON时亮起

检测头A
激光投光
指示灯

绿色发光二极管
连续测量状态:激光投光时亮起,熄灭时闪烁2次
停止测量状态:激光投光时交替闪烁(ON1秒/OFF1秒)、
熄灭时闪烁1次

检测头B
激光投光
指示灯

绿色发光二极管
连续测量状态:激光投光时亮起,熄灭时闪烁2次
停止测量状态:激光投光时交替闪烁(ON1秒/OFF1秒)、
熄灭时闪烁1次

报警
指示灯

红色发光二极管
测量报警时以及检测头断线时亮起





使用环境
温度

050℃(注意不可结露、结冰)、存储时:-2070℃

使用环境
湿度

3585%RH、保存時:3585%RH

耐振动

频率 1055Hz(周期1分) 双振幅0.75mm X,Y和Z方向各30分钟

耐冲击

加速度 196m/s(2 約20G) X,Y和Z方向各3次

材质

外壳部:铝合金

重量

约300g

附件

HL-D3安装CD-ROM(HL-D3SMI,包括用户手册)、使用说明书、USB电缆2m

(1)当未指定测量条件时,与检测头相连接,电源电压:24V DC,周围温度:20,计测模式:多段分割光量调整模式(调整单位:宽度100μm),单位受光时间:100μs,移动平均次数:64次,测量中心距离,对象物体:白色扩散物体(本公司基准物体)
(2):计测模式:多段分割光量调整模式,单检测头测量,各测量范围:最大,光量调整次数:0(连续),判定输出:使用双输出时的值。
(3):计测模式:统一同步模式,双检测头测量,各测量范围:最小,无OUT运算,通过缓冲功能获得位移形状波形数据时的值。
(4):计测模式:多点位移模式,单检测头测量,单位受光时间:40μs、光量调整次数:0(连续),设定位置数:2处,无宽单元,判定输出:使用双输出时的值。
(5)20139月以后生产部分规格变更。
