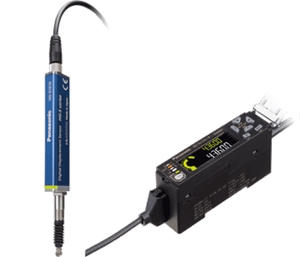

接触式数字位移传感器 HG-S

种类

通用

高精度

标准型

低测量力型

标准型

低测量力型

型号

HG-S1010

HG-S1010R

HG-S1110

HG-S1110R

相组合的
控制器

HG-SC101(-P)、HG-SC111(-P)、HG-SC112(-P)、HG-SC113

位置检出方法

光学绝对式线性编码器方式

测量范围

10mm(注1)

行程

10.5mm以上(注1)

测量力
(注2)
(注3)

朝下
安装时

1.65N以下
1.1N(注4)

0.35N以下
0.3N(注4)

1.65N以下
1.1N(注4)

0.35N以下
0.3N(注4)

朝上
安装时

1.35N以下
0.85N(注4)

0.12N以下
0.05N(注4)

1.35N以下
0.85N(注4)

0.12N以下
0.05N(注4)

横向
安装时

1.5N以下
0.95N(注4)

0.25N以下
0.2N(注4)

1.5N以下
0.95N(注4)

0.25N以下
0.2N(注4)

分辨率

0.5μm

0.1μm

指示精度
(P-P)
(注2)

全范围：2.0μm以下
窄范围：1.0μm以下(任意60μm)

全范围：1.0μｍ以下
窄范围：0.5μm以下(任意60μm)

前端抖动量

35μm(代表值)

热插拔功能

配备

工作指示灯

2色LED(橙色／绿色)

耐
环
境
性

保护构造

IP67(IEC)(注5)

-

IP67(IEC)(注5)

-

使用环境温度

-10～+55℃(应无结露和结冰)、保存时：-20～+60℃

使用环境湿度

35～85%RH、保存时：35～85%RH

绝缘电阻

DC250V 100MΩ以上

耐振动

耐久10～500Hz　复振幅3mm(最大加速度 196m/s²) XYZ各方向2小时

耐冲击

耐久1,960m/s² XYZ各方向3回

机械寿命

1亿次以上（注6）

紧固强度

固定螺丝：1.5N・m、螺母：12.5N・m

测量头紧固力矩

0.1～0.4N･m(不应在本体上施加力量)

接地方式

电容接地

材质

机身：锌、保持部分：不锈钢、滑动轴：工具钢、测量头（注7）：陶瓷、橡胶波纹管：NB（黑色）

质量

本体重量：约80g

附属品

标准型(HG-S1010／HG-S1110)：用来固定传感器接头的扳手1把、安装用螺母1个、
低测量力型(HG-S1010R／HG-S1110R)：用来固定传感器接头的扳手1把、安装用螺母1个、橡胶波纹管1个

(注1):

低测量力型（HG-S1010R／HG-S1110R）朝上安装时，范围在5mm～10mm。

(注2):

使用环境温度＝＋20℃时的值。

(注3):

低测量力型（HG-S1010R／HG-S1110R）是指无橡胶波纹管时标准状态下的数值。

(注4):

测量中心附近的代表值。

(注5):

橡胶波纹管因外在因素而发生老化、受损的情况除外。

(注6):

在清洁环境（不会溅到水、油等液体，无粉尘等）条件下的代表示例。
低测量力型（HG-S1010R／HG-S1110R）朝上安装时，为400万次（代表值）。

(注7):

关于测量头，还备有可选件（另售）。

种类

主机

子机

高功能型

高功能型

标准型

省配线型

型
号

NPN输出

HG-SC101

HG-SC111

HG-SC112

HG-SC113

PNP输出

HG-SC101-P

HG-SC111-P

HG-SC112-P

相组合的
传感器检测头

HG-S1010(R)、HG-S1110(R)

可连接的台数

相对于1台主机，最多可连接15台子机

电源电压

24V DC±10%　包含脉动0.5V（P-P）

消耗电流（注2）

70mA以下（连接传感器检测头时）

模拟电流输出
(注3)

• 电流输出范围：4～20mA/F.S.(初始值)
• 异常时输出：0mA
• 直线性：±0.25% F.S.
• 负载阻抗：250Ω MAX.

-

控制输出
(输出1、
输出2、
输出3)

<NPN输出型>
NPN晶体管･开路集电极
• 最大流入电流：50mA(注6)
• 施加电压：30V DC以下(输出-0V间)
• 残留电压：1.5V以下(流入电流50mA)
• 漏电流：0.1mA以下

<PNP输出型>
PNP晶体管･开路集电极
• 最大流出电流：50mA(注6)
• 施加电压：30V DC以下(输出-＋V间)
• 残留电压：1.5V以下(流出电流50mA)
• 漏电流：0.1mA以下

-

短路保护

配备（自动复位式）

-

判定输出

NO／NC　切换式

-

报警输出

报警时开路

-

外部输入
(输入1、
输入2、
输入3)

〈NPN输出型〉
无接点输入或者NPN晶体管･开路集电极
• 输入条件…
无效：+8V～+V DC或者开放
有效：0～+1.2V DC
• 输入阻抗：约10kΩ

〈PNP输出型〉
无接点输入或者PNP晶体管･开路集电极
• 输入条件…
无效：0～+0.6V DC或者开放
有效：+4V～+V DC
• 输入阻抗：约10kΩ

-

触发输入

输入时间2ms以上（ON）

-

预置输入

输入时间20ms以上（ON）

-

复位输入

输入时间20ms以上（ON）

-

Bank输入A／B
(注4)

输入时间20ms以上（ON）

-

响应时间

3ms、5ms、10ms、100ms、500ms、1,000ms　切换式

数字显示部分

204段LCD

显示分辨率

0.1μm

显示范围

-199.9999～199.9999mm

污损程度

2

使用标高

2,000m以下（注5）

耐
环
境
性

保护构造

IP40(IEC)

使用环境温度

-10～+50℃(应无结露和结冰)(注6)、保存时：-20～+60℃

使用环境湿度

35～85%RH、保存时：35～85%RH

绝缘电阻

DC250V兆欧20MΩ以上　充电部整体・外壳之间

耐电压

AC1,000V 1分钟　充电部整体・外壳之间

耐振动

耐久10～150Hz　复振幅0.75mm　XYZ各方向2小时

耐冲击

98m/s²(约10G)　XYZ各方向5次

材质

外壳：聚碳酸酯、盖板：聚碳酸酯、开关：聚缩醛

线缆

带0.2mm² 2芯(褐色、蓝色导线)／
0.15mm² 7芯复合线缆
2m

带0.15mm² 7芯复合线缆
2m

带0.15mm² 6芯橡皮绝缘软线缆2m

-

质量

本体重量：约140g

本体重量：约140g

本体重量：约130g

本体重量：约60g

(注1):

关于未指定的测量条件，使用电源电压＝＋24V DC、使用环境温度=+20℃。

(注2):

消耗电流不包含模拟电流输出。

(注3):

直线性：F.S.＝16mA，相对于数字测量值的直线性。

(注4):

由于Bank输入A/B可切换，可选择Bank1～3.

(注5):

请勿在标高0m的大气压以上的加压环境下使用或保存。

(注6):

在主机上连接有子机的情况下，控制输出的最大流入/流出电流以及使用环境温度会因子机的连接台数而异，详见下表。

连接子机的台数

控制输出的最大流入/流出电流

使用环境温度

1～7台

20mA

-10～+45℃

8～15台

10mA
