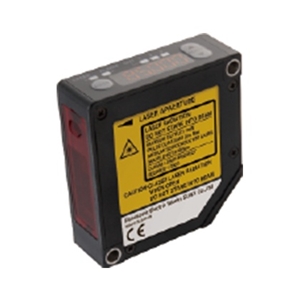

小型激光位移传感器HL-G1 NEW

小型激光位移传感器HL-G1 NEW

  • 所属分类:检查判别测量用传感器
  • 所属品牌:


  • 产品详情

小型激光位移传感器HL-G1 NEW

传感器

规格

型号

HL-G103
-A-C5

HL-G105
-A-C5

HL-G108
-A-C5

HL-G112
-A-C5

测量中心距离

30mm

50mm

85mm

120mm

测量范围

±4mm

±10mm

±20mm

±60mm

分辨率

0.5μm

1.5μm

2.5μm

8μm

直线性

±0.1% F.S.

温度特性

±0.08% F.S./℃

光源



红色半导体激光(投光峰波长度655nm)

输出

最大输出:1mW

激光
等级

2级(JIS/IEC),Ⅱ级(FDA Laser Notice No.50)

光束直径(注2)

0.1×0.1mm

0.5×1mm

0.75×1.25mm

1.0×1.5mm

受光元件

CMOS图像传感器

电源电压

24V DC±10% 含脉动0.5V(P-P)

消耗电流

100mA以下

取样周期

200μs、500μs、1ms、2ms

模拟输出

电压

输出范围:0~10.5V(正常时)、11V(报警时) 输出阻抗:100Ω

电流

输出范围:3.2~20.8mA(正常时)、21.6mA(报警时) 负载阻抗:300Ω以下

输出

(OUT1
OUT2
OUT3)



判断输出或者警报输出(设定切换式)
NNPN晶体管·开路集电极/PNP晶体管·开路集电极(切换式)

<选择NPN输出时>
最大流入电流:50mA
外加电压:3~24V DC(输出-0V间)
剩余电压:2V以下(流入电流50mA时)

<选择PNP输出时>
最大流出电流:50mA
剩余电压:2.8V以下(流出电流50mA时)

输出动作

ON时(输出动作时)打开

短路保护

配备(自动复位式)

NP切换输入

连接0V时:NPN输出动作 连接电源用24V DC时:PNP输出动作

时间输入

选择NPN输出动作时:连接到0V时动作,或者在连接过程中动作(因设定而异)
选择PNP输出动作时:连接外部电源+时动作,或者在连接过程中动作(因设定而异)

多重输入

根据输入时间执行零设置、零设置关闭、复位、教导、激光控制
选择NPN输出时:根据连接到0V的时间
选择PNP输出时:根据连接到外部电源+的时间

指示灯

激光投光指示灯

绿色发光二极管 激光投光时亮起

警报指示灯

橙色发光二极管 因光量不足导致无法检测时亮灯

输出指示灯

黄色发光二极管×3

数字显示部

红色发光二极管 5 1/2位显示

耐环境性

保护构造

IP67

使用环境温度

-10~45℃(应无结冰) 存储时:-20~60℃(应无结冰)

使用环境湿度

35~85%RH(应无凝露) 存储时:35~85%(应无凝露)

使用环境照明度

白炽灯:受光面照明度3,000lx以下 (注3)

使用高度

2,000m以下

污染度

2

绝缘电阻

所有电源连接端子与外壳之间,20MΩ以上,基于DC250V的高阻表

耐电压

AC1,000V 1分钟,所有电源连接端子与外壳之间

耐振动

耐久频率:10~55Hz(周期:1分钟)  双振幅1.5mm  X, Y, Z方向各2小时

耐冲击

500m/s2(约50G) 方向各3次

电缆

0.1mm2 带10芯橡胶绝缘电缆5m

材质

本体外壳:PBT、全面盖板:丙烯基、电缆:PVC

重量

本体重量:约70g(不含电缆)、约320g(含线缆)、包装重量:约380g

附件

激光警告标签:1套

(1): 当未明确指定测量条件时,使用条件如下。电源电压:24VDC,周围温度:20,取样周期:500μs,平均次数:1,024次,测量中心距离,由白陶瓷制成的被测物体,模拟输出。
(2): 测量中心距离处的数值。以中心光强度的1/e2(13.5)定义这些值。如果定义范围外有光泄漏,并且检测点外围的反射率高于检测点本身,则结果可能会受到影响。
(3):受周围使用照度影响的波动量为±0.1%F.S.以下。


高功能型

型号

HL-G103
-S-J

HL-G105
-S-J

HL-G108
-S-J

HL-G112
-S-J

检测中心距离

30mm

50mm

85mm

120mm

检测范围

±4mm

±10mm

±20mm

±60mm

分辨率

0.5μm

1.5μm

2.5μm

8μm

线性度

±0.1% F.S.

温度特性

±0.08% F.S./℃

光源



红色半导体激光(投光峰波长:655nm)

输出

最大输出:1mW

激光
等级

等级Ⅱ(FDA Laser Notice No.50)

光束直径(注2)

0.1×0.1mm

0.5×1mm

0.75×1.25mm

1.0×1.5mm

受光元件

CMOS图像传感器

电源电压

24V DC±10% 含脉动0.5V(P-P)

消耗电流

100mA以下

取样周期

200μs、500μs、1ms、2ms

模拟输出

电压

输出范围:0~10.5V(正常时)、11V(报警时) 输出阻抗:100Ω

点流

输出范围:3.2~20.8mA(正常时)、21.6mA(报警时) 负载阻抗:300Ω以下

输出

(OUT1
OUT2
OUT3)



判断输出或者警报输出(设定切换式)
NPN晶体管·开路集电极/PNP晶体管·开路集电极(切换式)

<选择NPN输出时>
·最大流入电流:50mA
外加电压:3~24V DC(输出-0V间)
剩余电压:2V以下(流入电流50mA时)

<选择PNP输出时>
最大流出电流:50mA
剩余电压:2.8V以下(流出电流50mA时)

输出动作

ON时(输出动作时)打开

短路保护

配备(自动复位式)

NP切换输入

连接0V时:NPN输出动作 连接电源用24V DC时:PNP输出动作

时间输入

选择NPN输出动作时:连接到0V时动作,或者在连接过程中动作(因设定而异)
选择PNP输出动作时:连接外部电源+时动作,或者在连接过程中动作(因设定而异)

多重输入

根据输入时间执行零设置、零设置关闭、复位、教导、激光控制
选择NPN输出时:根据连接到0V的时间 选择PNP输出时:根据连接到外部电源+的时间

通信接口

RS-422或RS-485(切替式)
速率:9,600/19,200/38,400/115,200/
230,400/460,800/921,600 bps
数据长8bit、停止位长1bit、无奇偶校验、
有BCC、数据区分:CR

指示灯

激光投光指示灯

绿色发光二极管激光投光时亮起

警报指示灯

橙色发光二极管因光量不足导致无法检测时亮灯

输出指示灯

黄色发光二极管×3

数字显示部

红色发光二极管 5 1/2位显示

耐环境性

保护构造

IP67(连接器除外)

使用环境温度

-10~45℃(应无结冰) 存储时:-20~60℃(应无结冰)

使用环境湿度

35~85%RH(应无凝露) 存储时:35~85%(应无凝露)

使用环境照明度

白炽灯:受光面照明度3,000lx以下 (注3)

使用高度

2,000m以下

污染度

2

绝缘电阻

所有电源连接端子与外壳之间,20MΩ以上,基于DC250V的高阻表

耐电压

AC1,000V 1分钟,所有电源连接端子与外壳之间

耐振动

耐久频率:10~55Hz(周期:1分钟)  双振幅1.5mm  X, Y, Z方向各2小时

耐冲击

500m/s2(约50G) X, Y, Z方向各3次

电缆

带14芯连接器橡胶绝缘电缆0.5m

电缆延长

使用选配件(另售)的延长电缆最多可延长至全长20m

材质

本体外壳:PBT、全面盖板:丙烯基、电缆:PVC

重量

本体重量:约70g(不含电缆)、约110g(含电缆)、包装重量:约160g

附件

激光警告标签:1套

(1) :未指定时的检测条件如下:电源电压:24V DC、周围温度:20、取样周期500μs、平均次数:1024次、检测中心距离、对象物体:白色陶瓷、模拟输出。
(2) :该值为检测中心距离上的值。以中心光强度的1/e2(13.5%)定义这些值。如果定义区域外有光泄漏,并且检测点周围有高于检测点本身的强反射,检测结果可能会受到影响。
(3) :周围环境照明度所引起的变动在±0.1%F.S.以下。
