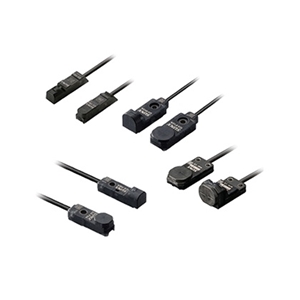

方形接近传感器[放大器内置] GX-FH NEW

方形接近传感器[放大器内置] GX-FH NEW

  • 所属分类:接近传感器
  • 所属品牌:


  • 产品详情

方形接近传感器[放大器内置] GX-F/H NEW

GX-6

种类

NPN输出型

PNP输出型



(注2)

正面ON

GX-
F6A(I)

GX-
F6B(I)

GX-
F6A(I)-P

GX-
F6B(I)-P

顶端ON

GX-
H6A(I)

GX-
H6B(I)

GX-
H6A(I)-P

GX-
H6B(I)-P

最大工作距离
(注3)

1.6mm±8%

稳定检测范围
(注3)

01.3mm

标准检测物体

铁12×12×t1mm

应差
(滞后现象)

工作距离的20%以下(使用标准检测物体)

重复精度

检测轴轴向、与检测轴垂直方向: 0.04mm以下

电源电压

1224V DC +10-15% 脉动P-P10%以下

消耗电流

15mA以下

输出

NPN开路集电极晶体管
最大流入电流:100mA
外加电压:30V DC以下(输出-0V之间)
剩余电压:2V以下(流入电流100mA时)

PNP开路集电极晶体管
最大流出电流:100mA
外加电压:30V DC以下(输出-+V之间)
剩余电压:2V以下(流出电流100mA时)

输出动作

接近时ON

离开时ON

接近时ON

离开时ON

最大反应频率

400Hz

工作状态指示灯

橙色LED(输出ON时亮起)




保护构造

IP68(IEC)、IP68g(JEM) (注4)(注5)

使用环境温度

-25+70℃、存储时:-40+85℃

使用环境湿度

3585%RH、存储时:3595%RH

耐电压

AC1,000V 1分钟 所有电源连接端子与外壳之间

绝缘电阻

所有电源连接端子与外壳之间,50MΩ以上,基于DC500V的高阻表

耐振动

频率10500Hz 双振幅3mm(MAX.20G) X,Y和Z方向各2小时

耐冲击

频率10,000m/s2(约1,000G) X,Y和Z方向各3次

检测
距离

变动

温度
特性

使用环境温度范围内,+23℃时检测距离的±8%以内

电压
特性

使用电源电压的+10%/-15%波动时,±2%以内

材质

本体:PBT、指示灯部:聚酯

电缆

截面积为0.15mm2 的3芯耐油•耐冷热橡皮电缆,长1m

电缆延长

0.3mm2以上的电缆全长可延长至100m

重量(本体重量)

正面ON型:约15g、顶端ON型:约15g

(1):无指定的测量条件为使用环境温度=+23
(2):型号中加注“I”的机型为异频型。
(3):最大工作距离是指使用标准检测物体时的最大可检测距离。稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(4):本公司的IP68试验方法
1. 将传感器置于0水的水面下0m30分钟,然后立即在+70水的水面下0m处放置30分钟。
2. 1项中所述的热冲击试验为1个周期,进行20个周期。
3. 将传感器置于1m深的水中500小时。
4. 经过13项试验后,应确保绝缘电阻、耐电压、消耗电流和检测距离符合标准值。
(5):若用于切削油飞溅的环境中,可能会因油中所含的添加物而使产品老化,请事先确认后再使用。

GX-8

种类

NPN输出型

PNP输出型



(注2)

正面ON

GX-
F8A(I)

GX-
F8B(I)

GX-
F8A(I)-P

GX-
F8B(I)-P

顶端ON

GX-
H8A(I)

GX-
H8B(I)

GX-
H8A(I)-P

GX-
H8B(I)-P

最大工作距离
(注3)

2.5mm±8%

稳定检测范围
(注3)

02.1mm

标准检测物体

铁15×15×t1mm

应差
(滞后现象)

工作距离的20%以下(使用标准检测物体)

重复精度

检测轴轴向、与检测轴垂直方向: 0.04mm以下

电源电压

1224V DC +10-15% 脉动P-P10%以下

消耗电流

15mA以下

输出

NPN开路集电极晶体管
最大流入电流:100mA
外加电压:30V DC以下(输出-0V之间)
剩余电压:2V以下(流入电流100mA时)
0.4V以下(流入电流16mA时)

PNP开路集电极晶体管
最大流出电流:100mA
外加电压:30V DC以下(输出-+V之间)
剩余电压:2V以下(流出电流100mA时)
0.4V以下(流出电流16mA时)

输出动作

接近时ON

离开时ON

接近时ON

离开时ON

最大反应频率

500Hz

工作状态指示灯

橙色LED(输出ON时亮起)




保护构造

IP68(IEC)、IP68g(JEM) (注4)(注5)

使用环境温度

-25+70℃、存储时:-40+85℃

使用环境湿度

3585%RH、存储时:3595%RH

耐电压

AC1,000V 1分钟 所有电源连接端子与外壳之间

绝缘电阻

所有电源连接端子与外壳之间,50MΩ以上,基于DC500V的高阻表

耐振动

频率10500Hz 双振幅3mm(MAX.20G) X,Y和Z方向各2小时

耐冲击

频率10,000m/s2(约1,000G) X,Y和Z方向各3次

检测
距离

变动

温度
特性

使用环境温度范围内,+23℃时检测距离的±8%以内

电压
特性

使用电源电压的+10%/-15%波动时,±2%以内

材质

本体:PBT、指示灯部:聚酯

电缆

0.15mm2 的3芯耐油•耐冷热橡皮电缆,长1m

电缆延长

0.3mm2以上的电缆全长可延长至100m

重量(本体重量)

正面ON型:约15g、顶端ON型:约20g

(1):无指定的测量条件为使用环境温度=+23
(2):型号中加注“I”的机型为异频型。
(3):最大工作距离是指使用标准检测物体时的最大可检测距离。
稳定检测范围是指传感器在使用环境温度不定或电源电压波动时能稳定检测标准检测物体的距离范围。
(4):本公司的IP68试验方法
1. 将传感器置于0水的水面下0m30分钟,然后立即在+70水的水面下0m处放置30分钟。
2. 1项中所述的热冲击试验为1个周期,进行20个周期。
3. 将传感器置于1m深的水中500小时。
4. 经过13项试验后,应确保绝缘电阻、耐电压、消耗电流和检测距离符合标准值。
(5):若用于切削油飞溅的环境中,可能会因油中所含的添加物而使产品老化,请事先确认后再使用。
