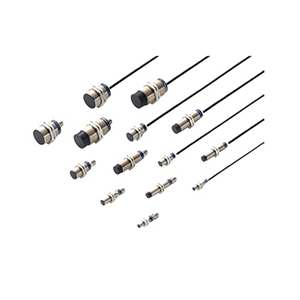

圆柱形接近传感器 GX-M NEW

所属分类：接近传感器
所属品牌：

产品详情

圆柱形接近传感器 GX-M NEW规格

直流3线式

类型			屏蔽型
型号	接近时ON		GX-M8A□		GX-M12A□		GX-18A□		GX-M30A□
	离开时ON		GX-M8B□		GX-M12B□		GX-18B□		GX-M30B□
最大工作距离 (注2、3)			1.5 mm ±10 %		2 mm ±10 %		5 mm ±10 %		10 mm ±10 %
稳定检测范围 (注2、3)			0～1.2 mm		0～1.6 mm		0～4 mm		0～8 mm
标准检测物体			铁片8×8×t 1 mm		铁片12×12×t 1 mm		铁片18×18×t 1mm		铁片30×30×t 1 mm
应差 (注2)			工作距离(标准检测物时)的15 %以下
重复精度 (注2)			检测轴轴向：工作距离的5%以下
电源电压			12～24 VDC±10 %，脉动(P-P)：10 %以下
消耗电流(注4)			10 mA以下
输出			<NPN输出型> NPN开路集电极晶体管 • 最大流入电流200 mA • 外加电压：24 V DC以下(输出和0 V之间) • 残余电压：2 V以下 <PNP输出型> PNP开路集电极晶体管 • 最大源电流200 mA • 外加电压：24 V DC以下(输出和+ V之间) • 残余电压：2 V以下
	使用类别		DC-12或DC-13
	短路保护		内嵌
最大反应频率			5 kHz		5 kHz		2 kHz		1 kHz
动作指示灯			黄色LED指示灯(输出ON时亮起)
污染度			3 (工业环境)
保护构造			IP67 (IEC)		IP69K (DIN), IP68 (IEC) (仅限2m电缆长度型), IP67 (IEC) (限M12连接器型)
使用环境温度			–25～+70 °C, 存储时：–40～+85 °C
使用环境湿度			50 % RH以下(使用环境温度为+70 °C时)
EMC			EN 60947-5-2
耐电压			在所有连接的电源端子与外壳间接入交流电压500 V，持续1分钟
耐振动			在X、Y、Z各方向上可承受频率为10～55 Hz、振幅为0.5 mm的振动达1.5小时
耐冲击			在X、Y和Z各方向上可承受加速度为294 m/s²(约30G)的冲击三次
检测距离的变动 (注2)			在使用环境温度下和电源电压范围内，以23 °C为基准时的检测距离变动在10 %以内
材质			外壳：铜质(镀镍)、检测部分：PPS
电缆 (M12连接器型除外)			面积为0.44 mm² (GX-M8□型为0.15 mm² )，长度为2m的3芯线式橡胶绝缘电缆
电缆延长			面积为0.34 mm²以上的电缆最长可延伸到10m
净重 (注5)	2m电缆长度型		约40g		约70g		约90g		约150g
	M12连接器型		约15g		约20g		约45g		约110g
附件			螺母：2个
类型				非屏蔽型
型号		接近时ON		GX-MK12A□		GX-MK18A□		GX-MK30A□
		离开时ON		GX-MK12B□		GX-MK18B□		GX-MK30B□
最大工作距离 (注2、3)				7 mm ±10 %		12 mm ±10 %		22 mm ±10 %
稳定检测范围 (注2、3)				0～5.6 mm		0～9.6 mm		0～17.6 mm
标准检测物体				铁片24×24×t 1 mm		铁片24×24×t 1 mm		铁片45×45×t 1 mm
应差 (注2)				工作距离(标准检测物时)的15 %以下
重复精度 (注2)				检测轴轴向：工作距离的5%以下
电源电压				12～24 VDC±10 %，脉动(P-P)：10 %以下
消耗电流(注4)				10 mA以下
输出				<NPN输出型> NPN开路集电极晶体管 • 最大流入电流200 mA • 外加电压：24 V DC以下(输出和0 V之间) • 残余电压：2 V以下 <PNP输出型> PNP开路集电极晶体管 • 最大源电流200 mA • 外加电压：24 V DC以下(输出和+ V之间) • 残余电压：2 V以下
		使用类别		DC-12或DC-13
		短路保护		内嵌
最大反应频率				2.5 kHz		1 kHz		0.5 kHz
动作指示灯				黄色LED指示灯(输出ON时亮起)
污染度				3 (工业环境)
保护构造				IP69K (DIN), IP68 (IEC) (仅限2m电缆长度型), IP67 (IEC) (限M12连接器型)
使用环境温度				–25～+70 °C, 存储时：–40～+85 °C
使用环境湿度				50 % RH以下(使用环境温度为+70 °C时)
EMC				EN 60947-5-2
耐电压				在所有连接的电源端子与外壳间接入交流电压500 V，持续1分钟
耐振动				在X、Y、Z各方向上可承受频率为10～55 Hz、振幅为0.5 mm的振动达1.5小时
耐冲击				在X、Y和Z各方向上可承受加速度为294 m/s²(约30G)的冲击三次
检测距离的变动 (注2)				在使用环境温度下和电源电压范围内，以23 °C为基准时的检测距离变动在10 %以内
材质				外壳：铜质(镀镍)、检测部分：PPS
电缆 (M12连接器型除外)				面积为0.44 mm² (GX-M8□型为0.15 mm² )，长度为2m的3芯线式橡胶绝缘电缆
电缆延长				面积为0.34 mm²以上的电缆最长可延伸到10m
净重 (注5)		2m电缆长度型		约75g		约100g		约180g
		M12连接器型		约25g		约55g		约140g
附件				螺母：2个

注：
1)未明确说明测量条件时，应在使用环境温度为+23 °C的条件下使用。
2)在检测面的周围有金属的状态下测得的值。
3)最大工作距离为传感器可检测标准检测物体的最大距离。
稳定检测范围为传感器可稳定检测标准检测物体的检测距离(即使是在使用环境温度变化和/或电源电压波动的情况下)。
4)该电流为输出OFF时的漏电流。
5)该重量中包含两个螺母的重量。
