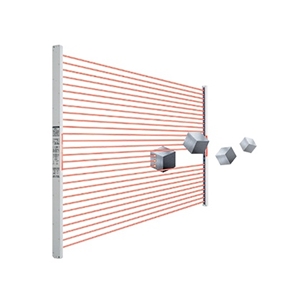

通用超薄型区域传感器 NA2-N系列

光轴数

8光轴

12光轴

16光轴

型
号

NPN输出

NA2-N8

NA2-N12

NA2-N16

PNP输出

NA2-N8-PN

NA2-N12-PN

NA2-N16-PN

检测高度

140mm

220mm

300mm

检测距离

5m

光轴间距

20mm

检测物体

φ30mm以上不透明体(完全遮光物体)

电源电压

12～24V DC±10％　脉动P-P10％以下

消
耗
电
量
(注2)

投
光
器

作业指示灯ON

0.7W以下

0.8W以下

0.9W以下

作业指示灯OFF

0.6W以下

0.7W以下

0.8W以下

受
光
器

作业指示灯ON

0.7W以下

0.8W以下

0.9W以下

作业指示灯OFF

0.6W以下

0.7W以下

0.8W以下

输出

NPN开路集电极晶体管
・最大流入电流：100mA
・外加电压：30V DC以下(输出和0V之间)
・剩余电压：2V以下(流入电流为100mA时)
1V以下(流入电流为16mA时)

PNP开路集电极晶体管
・最大源电流：100mA
・外加电压：30V DC以下(输出和+V之间)
・剩余电压：2V以下(源电流为100mA时)
1V以下(源电流为16mA时)

输出动作

所有光轴入光时ON(一个或多个光轴遮光时OFF)

短路保护

配备

反应时间

10ms以下(使用防干扰功能时12ms以下)

指
示
灯

投光器

投光指示灯： 绿色LED×2(投光时亮起，设定频率A时1个LED亮起，设定频率B时2个LED亮起)
作业指示灯： 红色LED(当使用作业指示灯输入时，亮起、闪烁或熄灭，由工作模式开关选择亮起形式)

受光器

工作状态指示灯：红色LED(一个或多个光轴受干扰时亮起)
稳定入光指示灯：绿色LED(稳定接受到所有光轴时亮起)
作业指示灯： 红色LED(当使用作业指示灯输入时，亮起、闪烁或熄灭，由工作模式开关选择亮起形式)
※当通过输出的电流过量时，由于短路保护电路的操作，稳定入光指示灯和受光器上的工作状态指示灯会同时闪烁。

防干扰功能

配备

投光停止功能

配备

环
境
性
能

保护构造

IP40(IEC)

使用环境温度

－10～＋55℃(注意不可结露、结冰)，存储时：-10～＋60℃

使用环境湿度

35～85％RH，存储时：35～85％RH

使用环境照明度

白炽灯：受光面照明度3,000lx以下

耐电压

AC1,000V 1分钟　所有电源连接端子与外壳之间

绝缘电阻

所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表

耐振动

频率10～150Hz　双振幅0.75mm　X,Y和Z方向各2小时

耐冲击

加速度500m/s²(约50G)　X,Y和Z方向各3次

投光元件

红外线LED(投光波峰波长：950nm、调制式)

材质

外壳：耐热ABS，前罩：聚酯，显示罩：丙烯

电缆

0.2mm² 4芯橡皮电缆，长3m

电缆延长

使用0.2mm²以上的电缆时，投光器和受光器的全长均可延长至25m

重量(包括投光器和受光器)

本体重量：约350g
包装重量：约550g

本体重量：约400g
包装重量：约600g

本体重量：约450g
包装重量：约650g

光轴数

20光轴

24光轴

28光轴

型
号

NPN输出

NA2-N20

NA2-N24

NA2-N28

PNP输出

NA2-N20-PN

NA2-N24-PN

NA2-N28-PN

检测高度

380mm

460mm

540mm

检测距离

5m

光轴间距

20mm

检测物体

φ30mm以上不透明体(完全遮光物体)

电源电压

12～24V DC±10％　脉动P-P10％以下

消
耗
电
量
(注2)

投
光
器

作业指示灯ON

1.0W以下

1.1W以下

1.2W以下

作业指示灯OFF

0.9W以下

1.0W以下

1.1W以下

受
光
器

作业指示灯ON

1.0W以下

1.1W以下

1.2W以下

作业指示灯OFF

0.9W以下

1.0W以下

1.1W以下

输出

NPN开路集电极晶体管
・最大流入电流：100mA
・外加电压：30V DC以下(输出和0V之间)
・剩余电压：2V以下(流入电流为100mA时)
1V以下(流入电流为16mA时)

PNP开路集电极晶体管
・最大源电流：100mA
・外加电压：30V DC以下(输出和+V之间)
・剩余电压：2V以下(源电流为100mA时)
1V以下(源电流为16mA时)

输出动作

所有光轴入光时ON(一个或多个光轴遮光时OFF)

短路保护

配备

反应时间

10ms以下(使用防干扰功能时12ms以下)

指
示
灯

投光器

投光指示灯： 绿色LED×2(投光时亮起，设定频率A时1个LED亮起，设定频率B时2个LED亮起)
作业指示灯： 红色LED(当使用作业指示灯输入时，亮起、闪烁或熄灭，由工作模式开关选择亮起形式)

受光器

工作状态指示灯：红色LED(一个或多个光轴受干扰时亮起)
稳定入光指示灯：绿色LED(稳定接受到所有光轴时亮起)
作业指示灯： 红色LED(当使用作业指示灯输入时，亮起、闪烁或熄灭，由工作模式开关选择亮起形式)
※当通过输出的电流过量时，由于短路保护电路的操作，稳定入光指示灯和受光器上的工作状态指示灯会同时闪烁。

防干扰功能

配备

投光停止功能

配备

环
境
性
能

保护构造

IP40(IEC)

使用环境温度

－10～＋55℃(注意不可结露、结冰)，存储时：-10～＋60℃

使用环境湿度

35～85％RH，存储时：35～85％RH

使用环境照明度

白炽灯：受光面照明度3,000lx以下

耐电压

AC1,000V 1分钟　所有电源连接端子与外壳之间

绝缘电阻

所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表

耐振动

频率10～150Hz　双振幅0.75mm　X,Y和Z方向各2小时

耐冲击

加速度500m/s²(约50G)　X,Y和Z方向各3次

投光元件

红外线LED(投光波峰波长：950nm、调制式)

材质

外壳：耐热ABS，前罩：聚酯，显示罩：丙烯

电缆

0.2mm² 4芯橡皮电缆，长3m

电缆延长

使用0.2mm²以上的电缆时，投光器和受光器的全长均可延长至25m

重量(包括投光器和受光器)

本体重量：约500g
包装重量：约700g

本体重量：约570g
包装重量：约750g

本体重量：约650g
包装重量：约800g
