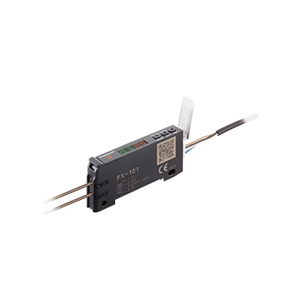

数字光纤传感器 FX-100

种类

标准型

长检测距离型

电缆套件

电缆套件

型
号

NPN输出

FX-101

FX-
101-CC2

FX-102

FX-
102-CC2

PNP输出

FX-101P

FX-
101P-CC2

FX-102P

FX-
102P-CC2

电源电压

12〜24V DC±10％　脉动P-P10％以下

消耗电量

通常时：720mW以下(电源电压24V时，消耗电流30mA以下)
ECO模式时：600mW以下(电源电压24V时，消耗电流25mA以下)

输出

NPN开路集电极晶体管
・最大流入电流：100mA
・外加电压：30V DC以下(输出和0V之间)
・剩余电压：1.5V以下(流入电流为100mA时)

< PNP输出型>
PNP开路集电极晶体管
・最大源电流：100mA
・外加电压：30V DC以下(输出和+V之间)
・剩余电压：1.5V以下(源电流为100mA时)

输出动作

可用SET模式切换入光时ON/非入光时ON

短路保护

配备

外部输入

NPN无触点输入
・信号条件
High：+8V〜+V DC或断开
Low：0〜+2V DC(源电流0.5mA以下)
・输入阻抗：约10kΩ


PNP无触点输入
・信号条件
High：+4V〜+V DC(流入电流0.5～3mA)
Low：0〜+0.6V DC或断开
・输入阻抗：约10kΩ

反应时间

投光频率0：250μs以下(出厂状态)
投光频率1：450μs以下
投光频率2：500μs以下
投光频率3：600μs以下

投光频率1：2.5ms以下(出厂状态)
投光频率2：2.8ms以下
投光频率3：3.2ms以下
投光频率4：5.0ms以下

灵敏度设定方法

2点教导/限定教导/全自动教导

工作状态指示灯

橙色LED(输出ON时亮起)

数值显示

4位(绿色)+4位(红色)LCD显示

设定灵敏度微调功能

配备

定时器功能

接通延迟定时器/断开延迟定时器　可调节有效或无效
[定时器时间：1ms、5ms、10ms、20ms、40ms、50ms、100ms、500ms、1,000ms]

投光量可调节功能

配备　可调节有效或无效

防干扰功能

3个等级＋自动设定(从2007年12月生产的部分起)

环
境
性
能

使用环境
温度

-10〜+55℃(4〜7台贴近安装时：-10〜+50℃、8〜16台贴近安装时：-10〜+45℃)
(注意不可结露、结冰)
存储时：-20〜+70℃

使用环境
湿度

35〜85％RH、存储时：35〜85％RH

使用环境
照明度

白炽灯：受光面照明度3,000Rx以下

耐电压

AC1,000V 1分钟　所有电源连接端子与外壳之间(注3)

绝缘电阻

所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表(注3)

耐振动

频率10～150Hz　双振幅0.75mm　X,Y和Z方向各2小时

耐冲击

加速度98m/s2(约10G)　X,Y和Z方向各5次

投光元件
(调制式)

红色LED(投光波峰波长：632nm)

材质

外壳保护罩：聚碳酸酯，按键开关：聚碳酸酯
光纤锁杆：PBT

连接方式

连接器连接式(注4)

配线长度

0.3mm²以上的电缆全长可延长至100m

重量

本体重量：约15g
包装重量：约35g

本体重量：约15g
包装重量：约75g

本体重量：约15g
包装重量：约35g

本体重量：约15g
包装重量：约75g

附件

-

CN-14A-C2
(带连接器电缆，长2m)：1根

-

CN-14A-C2
(带连接器电缆，长2m)：1根
