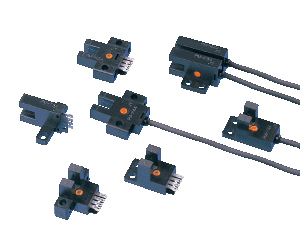

超小型U型微型光电传感器[放大器内置] PM-44/PM-54

规格

种类

超小型

电缆型

连接器型

型式名

NPN输出

PM-□44

PM-□54

PNP输出

PM-□44P

PM-□54P

检测距离

5mm(固定)

最小检测物体

0.8×1.8mm非透明体

应差

0.05mm以下

重复精度

0.03mm以下

电源电压

5~24V DC±10% 脉动P-P10%以下

消耗电流

15mA以下

输出

NPN开路集电极晶体管
最大流入电流:50mA
外加电压:30V DC以下(输出和0V之间)
剩余电压:0.7V以下(流入电流为50mA时)
0.4V以下(流入电流为16mA时)
PNP开路集电极晶体管
最大源电流:50mA
外加电压:30V DC以下(输出和+V之间)
剩余电压:0.7V以下(源电流为50mA时)
0.4V以下(源电流为16mA时)



输出动作

入光时ON/遮光时ON 装备2种输出

反应时间

入光时:20μs以下、遮光时:100μs以下(反应频率1kHz以上)(注2)

工作状态指示灯

红色LED(入光时亮起)




使用环境温度(注3)(注4)

-25~+55℃(注意不可结露、结冰),存储时:-30~+80℃

使用环境湿度

35~85%RH,存储时:35~85%RH

使用环境照明度

荧光灯光:受光面照明度1,000 lx 以下

耐电压

AC1,000V 1分钟 所有电源连接端子与外壳之间

绝缘电阻

所有电源连接端子与外壳之间,50MΩ以上,基于DC250V的高阻表

耐振动

频率10~2,000Hz 双振幅1.5mm X,Y和Z方向各2小时

耐冲击

加速度15,000m/s2(约1,500G) X,Y和Z方向各3次

投光元件

红外线LED(投光波峰波长:940nm、非调制式)

材质

外壳:PBT、狭缝透光罩:聚碳酸酯

电缆

0.09mm2 4芯橡皮电缆
[PM-□24-R:0.1mm24芯耐弯曲,耐油,耐热型橡皮电缆(注5)]
长1m

-

电缆延长

0.3mm2以上的电缆全长可延长至100m

重量

本体重量:约15g

本体重量:约3g

(1):无指定时的测量条件为使用环境温度=+23
(2):反应频率是指使下图中的圆盘旋转时的数值。



(注3):如果在+50℃以上的环境温度下使用,请务必将传感器安装于金属体上。
(注4):请注意,当环境温度在-10℃以下时,PM-□24-R型电缆会失去伸缩性。
(注5):PM-□24-R的电缆适用于移动机座上的耐弯曲电缆。当传感器安装在移动机座上时,固定传感器电缆接点使得没有压力施加在上面。
(PM-□24-R以外不适于安装在移动机座上。)
