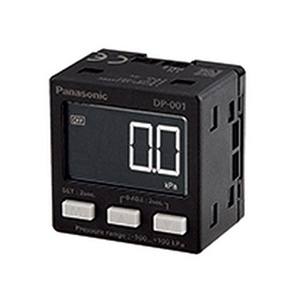

单画面・数字压力开关 DP-0系列 DP-001

单画面・数字压力开关 DP-0系列 DP-001

  • 所属分类:压力传感器
  • 所属品牌:


  • 产品详情

单画面数字压力开关 DP-0系列 DP-001

规格

种类

低压型

高压型

型号

NPN输出

DP-001(C)

DP-002(C)

PNP输出

DP-001(C)-P

DP-002(C)-P

压力种类

表压

额定压力范围

-100.0kPa~+100.0kPa

0.000~+1.000MPa

設定压力范围

-101.0kPa~+101.0kPa

-0.010MPa~+1.010MPa

耐压力

500kPa

1.5MPa

适用流体

非腐蚀性气体

电源电压

12V~24V DC±10% 脉动P-P10%以下

消耗电流

电源电压24V时,消耗电流30mA以下

比较输出


NPN开路集电极晶体管
最大流入电流:50mA
外加电压:30V DC以下(比較输出和0V之间)
剩余电压:2V以下(流入电流为50mA时)

PNP开路集电极晶体管
最大流出电流:50mA
外加电压:30V DC以下(比较输出和+V之间)
剩余电压:2V以下(源电流为50mA时)



输出动作

通过按钮操作选择N.O./N.C.

输出模式

EASY模式/应差模式/窗式对比模式

应差

最小2digit(可变)

重复精度

±0.2%F.S.(±4digits以内)

±0.4%F.S.(±4digits以内)

反应时间

2.5ms/25ms/250ms 通过按键操作选择




保护构造

IP40(IEC)

周围温度

0~+50℃(注意不可结露、结冰)、存储时:-10℃+60℃

周围湿度

35%RH~85%RH、存储时:35%RH~85%RH

耐电压

AC500V 1分钟 所有电源连接端子与外壳之间

绝缘电阻

所有电源连接端子与外壳之间,50MΩ以上,基于DC500V的高阻表

耐振动

频率10Hz~150Hz 双振幅0.75mm 最大加速度49m/s2 X,Y和Z方向各2小时

耐冲击

加速度100m/s2(约10G) XYZ各方向3次

温度特性
(+20℃基准)

+10℃~+40℃:±1%F.S.以内
0~+50℃:±2.5%F.S.以内

+10℃~+40℃:±2%F.S.以内
0~+50℃:±5%F.S.以内

材质

外壳:PBT、LCD显示屏:丙烯、压力端口:黄铜镍(树脂型)、压铸锌(压铸型) 、安装螺纹部:黄铜(镀镍)、按钮部:聚碳酸酯

重量(仅限于本体)

树脂型:约25g、压铸型:约40g

附件

CN-14A-C2(带连接器电缆,长2m):1根

(1):无指定时的测量条件为使用环境温度=+20
